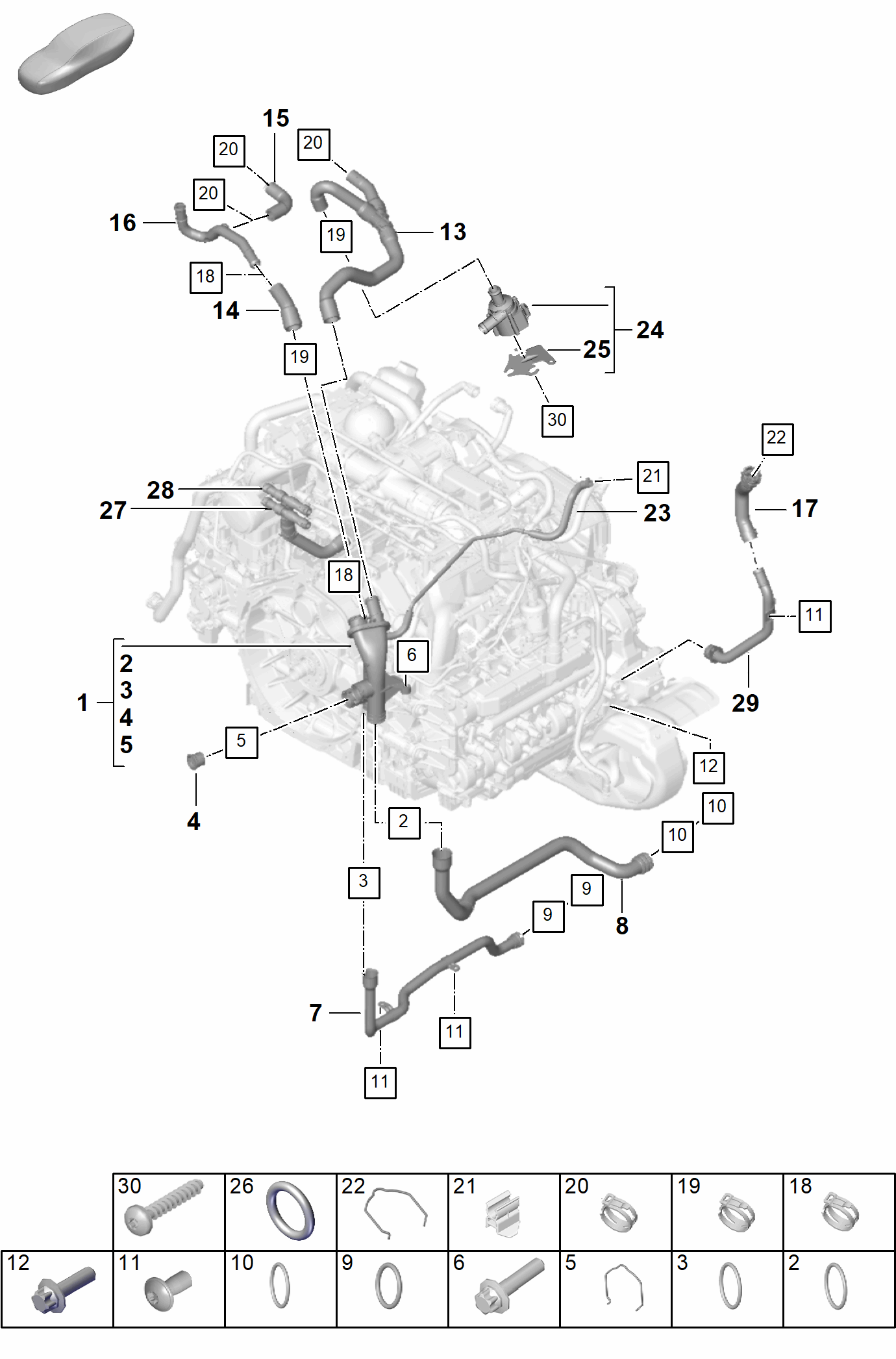

105-060
Refroidisseur a refrigerant
Repartiteur de liq. refroid.
Moteur
| Pos. | Pièce n°. | Description | Remarques | Qté | Modèle |
|---|
| 1 | 0PB 121 187 | 0PB121187 - Repartiteur de liq. refroid.
(complet) | | 1 | |
| 2 | PAF 008 273 | PAF008273 - Joint torique | 31,0X3,00 | 2 | |
| 3 | PAF 008 267 | PAF008267 - Joint torique | 22,0X3,00 | 2 | |
| 4 | 0PB 121 099 | 0PB121099 - obturateur | | 3 | |
| 5 | 0PB 121 097 | 0PB121097 - Agrafe a ressort | | 3 | |
| 6 | PAF 008 127 | PAF008127 - Vis ronde a six pans male | M6X25 | 2 | |
| 7 | 0PB 121 497 A | 0PB121497A - tuyau a refrigerant | alimentation | 1 | |
| 8 | 0PB 121 469 B | 0PB121469B - tuyau a refrigerant | retour | 1 | |
| 9 | PAF 008 282 | PAF008282 - Joint torique | 23,0X3,00 | 2 | |
| 10 | 9A7 008 281 00 | 9A700828100 - Joint torique | 31,0X3,00 | 2 | |
| 11 | PAF 008 923 | PAF008923 - vis tete bombee aplatie | M6X14 | 3 | |
| 12 | PAF 008 685 00 | PAF00868500 - Vis ronde a six pans male | M6X50 | 1 | |
| 13 | 0PB 121 049 | 0PB121049 - Flexible liquide refroid.
echangeur de chaleur | alimentation | 1 | |
| 14 | 0PB 121 052 | 0PB121052 - Flexible formé
echangeur de chaleur | retour | 1 | |
| 15 | 0PB 121 053 | 0PB121053 - Flexible liquide refroid.
echangeur de chaleur | retour | 1 | |
| 16 | 0PB 121 398 B | 0PB121398B - Conduit liq. refroidissement
Tube repartiteur | retour | 1 | |
| 17 | 0PB 121 054 | 0PB121054 - Flexible de remplissage | | 1 | |
| 18 | N 906 871 01 | N90687101 - collier a lame-ressort
collier a lame-ressort | 32X12 | 3 | |
| 19 | N 906 870 01 | N90687001 - collier a lame-ressort
collier a lame-ressort | 27X12 | 2 | |
| 20 | 0PB 121 326 | 0PB121326 - Collier de flexible | 25X12 | 3 | |
| 21 | 992 121 129 | 992121129 - Support | | 2 | |
| 22 | 0PB 121 097 D | 0PB121097D - Ressort | | 4 | |
| 23 | 0PB 121 692 | 0PB121692 - Conduite de purge | | 1 | |
| 24 | 0PB 121 599 A | 0PB121599A - Pompe de reprise liquide de
refr. avec support et inson. | | 1 | |
| 25 | 0PB 906 131 A | 0PB906131A - Support
Pompe a liq. refroidissement | | 1 | |
| 26 | PAF 008 640 | PAF008640 - Joint torique | 10,00X3,50 | 2 | |
| 27 | | Conduit liq. refroidissement
cf. tabl.d'ill.: |
202-100 | | |
| 28 | | Conduit liq. refroidissement
cf. tabl.d'ill.: |
202-100 | | |
| 29 | 0PB 121 054 | 0PB121054 - Flexible de remplissage | | 1 | |
| 30 | 9A7 003 361 00 | 9A700336100 - vis tete bombee aplatie | M5X20 | 3 | |
