Pièces détachées

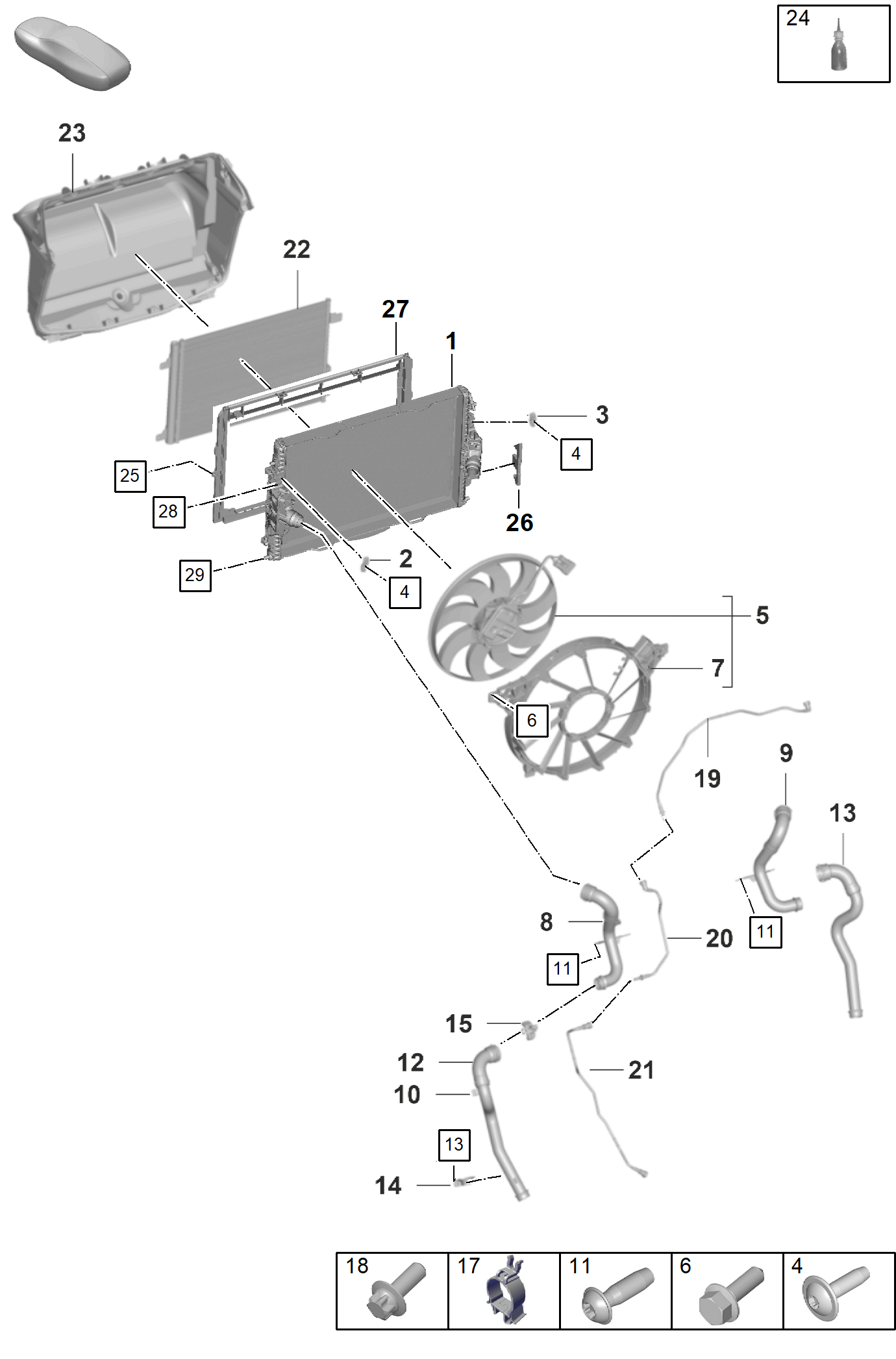

Pos.	Pièce n°.	Description	Remarques	Qté
1	9GT 121 253 A	9GT121253A - Refroidisseur a eau (complet) Piece supprimee En guise d'alternative, utiliser les pieces detachees correspondantes.	central	1
(1)	9GT 121 254	Refroidisseur a eau		1
2	9GT 121 521	9GT121521 - Support	gauche	1
3	9GT 121 522	9GT121522 - Support	droite	1
4		Variante en preparation
5	9GT 959 133	9GT959133 - Ventilateur du radiateur		1
6	N 106 533 01	N10653301 - vis 6 pans a embase		2
7		cadre pieces detail pas livrables a utiliser p.:	9GT 959 133	1
8	9GT 121 685	9GT121685 - tuyau a refrigerant	gauche	1
9	9GT 121 138	9GT121138 - tuyau a refrigerant	droite	1
10	992 121 129	992121129 - Support		1
11	N 104 734 02	N10473402 - vis tete plate Vis à tête bombée	TP6X20-Q	4
12		tuyau a refrigerant cf. tabl.d'ill.:	gauche 105-300	1
13		tuyau a refrigerant cf. tabl.d'ill.:	droite 105-300	1
14	992 121 235 A	992121235A - Support		2
15	992 121 241 B	992121241B - Support	gauche	1
16		Variante en preparation
17	992 121 240	992121240 - Support		2
18	9A7 008 125 00	9A700812500 - Vis ronde a six pans male	M6X16	4
19	9GT 121 465	9GT121465 - tube d'aeration		1
20	9GT 121 466	9GT121466 - Conduite de purge	gauche	1
21	9GT 121 455	9GT121455 - Conduite de purge	gauche	1
22		Condenseur de climatiseur cf. tabl.d'ill.:	814-810	1
23		guidage d'air cf. tabl.d'ill.:	807-005	1
24		Variante en preparation
25	PAF 008 437	PAF008437 - vis 6 pans	6X20	1
26	9GT 121 228	joint		1
27	9GT 121 635 A	Cadre d'etancheite		1
28	PAF 901 686	PAF901686 - fixe-rapid fixe-rapid		2
29	9GT 121 425	silentbloc		2

105-210
