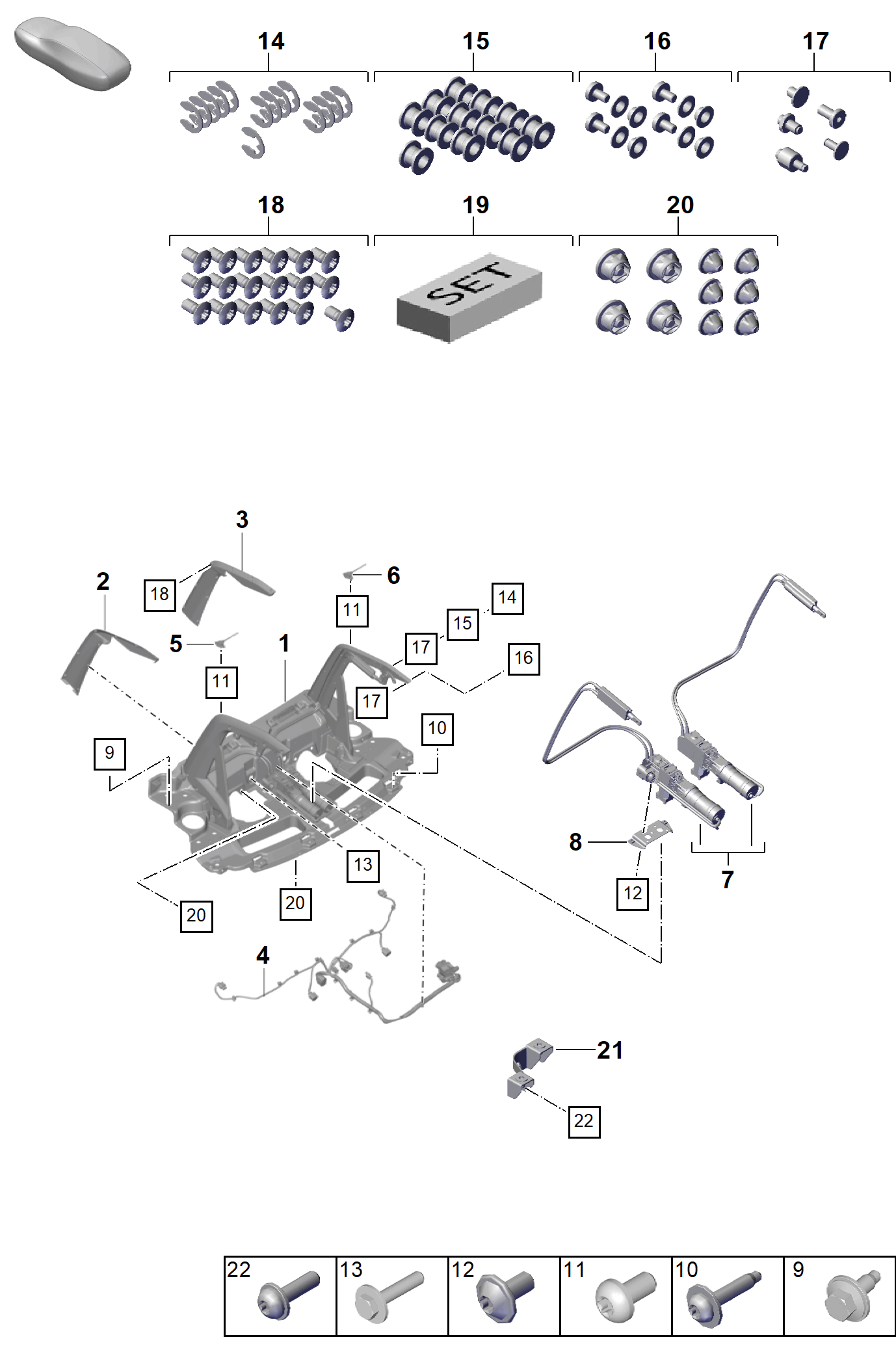

| 1 | 9GT 827 233 M | Unité d'entraînement pour
spoiler arrière
avec:
Verin hydraulique
Piece supprimee |
noir | 1 | PR:1NE,1NI,
1NM,1NR,1NT,
1NX |
| | 01/21\-12/25 OK1 | noir mat | | | |
| 1 | 9GT 827 204 | 9GT827204 - Unité d'entraînement pour
spoiler arrière
avec:
Verin hydraulique |
noir | 1 | PR:1NE,1NI,
1NM,1NR,1NT,
1NX |
| (1) | 9GT 827 233 N | Unité d'entraînement pour
spoiler arrière
Verin hydraulique
Piece supprimee |
rouge | 1 | PR:1NC |
| | 01/21\-12/25 OK1 | noir mat | | | |
| (1) | 9GT 827 204 A | 9GT827204A - Unité d'entraînement pour
spoiler arrière
avec:
Verin hydraulique |
rouge | 1 | PR:1NC |
| (1) | 9GT 827 233 P | Unité d'entraînement pour
spoiler arrière
avec:
Verin hydraulique
Piece supprimee |
bleu | 1 | PR:1ND |
| | 01/21\-12/25 OK1 | noir mat | | | |
| (1) | 9GT 827 204 B | 9GT827204B - Unité d'entraînement pour
spoiler arrière
avec:
Verin hydraulique |
bleu | 1 | PR:1ND |
| 2 | 9GT 827 339 | cache
Appui d'aileron | gauche | 1 | |
| | 01/21\-12/25 OK1 | noir mat | | | |
| 3 | 9GT 827 340 | cache
Appui d'aileron | droite | 1 | |
| | 01/21\-12/25 OK1 | noir mat | | | |
| 4 | 9GT 971 296 A | 9GT971296A - Faisceau de cables pour
capot de coffre | | 1 | |
| 5 | 9GT 907 125 B | 9GT907125B - Gyroscope | gauche | 1 | |
| 6 | 9GT 907 125 C | 9GT907125C - Gyroscope | droite | 1 | |
| 7 | 9GT 827 449 | 9GT827449 - Unité d'entraînement pour
spoiler arrière
Verin hydraulique
utiliser selon besoin: | gauche et dr.
noir
9GT 898 533 G | 1 | PR:1NE,1NI,
1NM,1NR,1NT,
1NX |
| (7) | 9GT 827 449 A | unite d'entrainement
Verin hydraulique
utiliser selon besoin: | gauche et dr.
rouge
9GT 898 533 G | 1 | PR:1NC |
| (7) | 9GT 827 449 B | unite d'entrainement
Verin hydraulique
utiliser selon besoin: | gauche et dr.
bleu
9GT 898 533 G | 1 | |
| 8 | 9GT 827 603 | 9GT827603 - Support
Unite de commande hydraulique | | 1 | |
| 9 | N 911 747 01 | N91174701 - vis 6 pans (avec rondelle) | M8X25 | 6 | |
| 10 | PAF 912 784 | PAF912784 - Vis tete demi-ronde (rondelle)
a six pans int.
Vis tete demi-ronde (rondelle)
a six pans int. | M8X40 | 6 | |
| 11 | N 106 539 01 | N10653901 - vis Torx à tête plate
| M4X8 | 4 | |
| 12 | N 907 371 07 | N90737107 - Vis ronde bombee six pans int. | M6X12 | 4 | |
| 13 | N 107 425 01 | N10742501 - vis 6 pans (avec rondelle) | M6X30 | 2 | |
| 14 | 9GT 898 533 | 9GT898533 - 1 jeu de circlips
contenu :
Anneau de surete | | 1
14 | |
| 15 | 9GT 898 533 A | 9GT898533A - 1 jeu de coussinets
contenu :
manchon de coulissement
palier lisse
palier lisse
Piece supprimee |
grand
fin
grand | 1
2
20
8 | |
| 15 | 9GT 898 533 G | 9GT898533G - 1 jeu de coussinets
contenu :
manchon de coulissement
palier lisse
palier lisse |
grand
fin
grand | 1
2
20
8 | |
| 16 | 9GT 898 533 H | 1 jeu de vis d'ajustage avec
rondelle
contenu :
vis tete bombee aplatie
vis d'ajustage
Rondelle plate
Rondelle plate
Gommette adhesive | | 1
6
4
4
2
4 | |
| 17 | 9GT 898 533 C | 9GT898533C - 1 jeu de boulons de sécurité
becquet arrière
contenu :
pivot de palier
pivot de palier
pivot de palier
pivot de palier
pivot de palier
pivot de palier | | 1
1
3
1
1
1
1 | |
| 18 | 9GT 898 533 D | 9GT898533D - 1 serie vis tete bombee
vis d'obturation
Appui d'aileron
contenu :
vis Torx à tête plate
| | 1
10 | |
| 19 | 9GT 898 533 E | 9GT898533E - 1 jeu de matériel de fixation
becquet arrière
Pieces de fixation
cablages
contenu :
serre-cable avec socle calage
plaque de retenue p. serre-
cable (autocollante)
Clip de câble
1 jeu de matériel de fixation
becquet arrière
Pieces de fixation
cablages
contenu :
serre-cable avec socle calage
plaque de retenue p. serre-
cable (autocollante)
Clip de câble | | 1
4
4
2 | |
| 20 | 9GT 898 533 F | 9GT898533F - Kit de reparation
fermeture
contenu :
Pivot spherique
logement
Pivot spherique | | 1
4
4 | |
| 21 | 9GT 827 394 | Support | | 1 | |
| 22 | N 910 540 01 | N91054001 - Vis tete demi-ronde (rondelle)
a six pans int.
Vis à rondelle incorporée
Vis tete demi-ronde (rondelle)
a six pans int.
Vis à rondelle incorporée | M6X22 | 1 | |
