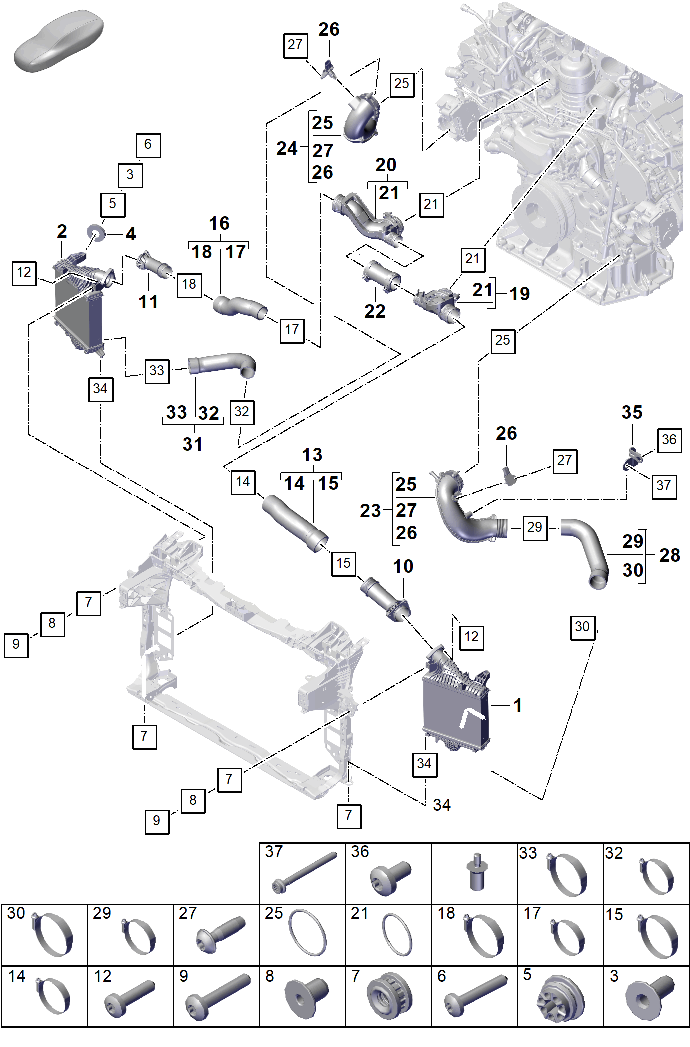

| 1 | PAB 145 803 B | PAB145803B - Radiateur air suralimentation | gauche | 1 | |
| 2 | PAB 145 804 B | PAB145804B - Radiateur air suralimentation | droite | 1 | |
| 3 | PAB 129 734 00 | PAB12973400 - piece d'ecartement | | 2 | |
| 4 | PAB 145 175 00 | PAB14517500 - Adaptateur | | 2 | |
| 5 | PAB 129 669 00 | PAB12966900 - manchon protecteur | | 2 | |
| 6 | N 910 972 01 | N91097201 - vis tete plate | M6X35 | 2 | |
| 7 | PAB 129 669 10 | PAB12966910 - manchon protecteur | | 4 | |
| 8 | PAB 145 219 00 | PAB14521900 - douille | | 2 | |
| 9 | PAF 911 994 01 | PAF91199401 - vis tete bombee aplatie | M6X32 | 2 | |
| 10 | PAB 145 955 | PAB145955 - tuyau de pression | sup. g | 1 | |
| 11 | PAB 145 956 | PAB145956 - tuyau de pression | sup. d | 1 | |
| 12 | N 104 514 05 | N10451405 - Vis ronde bombee six pans int. | M6X16 | 6 | |
| 13 | PAB 145 979 00 | PAB14597900 - flexible de pression | gauche
sup. | 1 | |
| 14 | N 107 356 01 | N10735601 - Collier de flexible | 45-65X12 | 1 | |
| 15 | PAF 107 351 01 | PAF10735101 - Collier de flexible | B55-75X12 | 1 | |
| 16 | PAB 145 980 00 | PAB14598000 - flexible de pression | droite
sup. | 1 | |
| 17 | N 107 349 01 | N10734901 - Collier de flexible | 45-65X12 | 1 | |
| 18 | N 107 358 01 | N10735801 - Collier de flexible | 55-75X12 | 1 | |
| 19 | PAB 129 957 | PAB129957 - tuyau de pression avec pieces
de fixation | | 1 | |
| 20 | PAB 129 958 | PAB129958 - tuyau de pression avec pieces
de fixation | | 1 | |
| 21 | N 903 445 01 | N90344501 - Joint torique | 45X3 | 2 | |
| 22 | PAB 145 405 B | PAB145405B - tuyau de liaison
tuyau de pression | | 1 | |
| 23 | PAB 145 681 B | PAB145681B - tuyau de pression
utiliser selon besoin: | inf. g
N 10335206 | 1
2 | |
| 24 | PAB 145 682 B | PAB145682B - tuyau de pression
utiliser selon besoin: | inf. d
N 10335206 | 1
3 | |
| 25 | N 910 191 01 | N91019101 - Joint torique | 50X3 | 2 | |
| 26 | PAC 906 051 E | PAC906051E - Capteur de pression | | 2 | |
| 27 | N 104 514 05 | N10451405 - Vis ronde bombee six pans int. | M6X20 | 2 | |
| 28 | PAB 145 737 00 | PAB14573700 - flexible de pression | gauche
inf. | 1 | |
| 29 | N 107 356 01 | N10735601 - Collier de flexible | 45-65X12 | 1 | |
| 30 | N 107 350 01 | N10735001 - Collier de flexible | 50-70X12 | 1 | |
| 31 | PAB 145 738 00 | PAB14573800 - flexible de pression | droite
inf. | 1 | |
| 32 | N 107 356 01 | N10735601 - Collier de flexible | 45-65X12 | 1 | |
| 33 | N 107 357 01 | N10735701 - Collier de flexible | 50-70X12 | 1 | |
| 34 | 9Y0 145 631 | 9Y0145631 - pivot de palier
Pièce à réparer
Radiateur air suralimentation | | 2 | |
| 35 | PAB 109 242 | PAB109242 - Support | lat. g | 1 | |
| 36 | N 103 352 06 | N10335206 - vis Torx à tête plate
a utiliser pour la position:
a utiliser pour la position:
a utiliser pour la position: |
35
23
24 | 6
1
3
3 | |
| 37 | N 107 145 01 | N10714501 - vis à tête cylindrique à
empreinte polygonale à embase
Vis cylindrique | M8X90X80 | 1 | |
