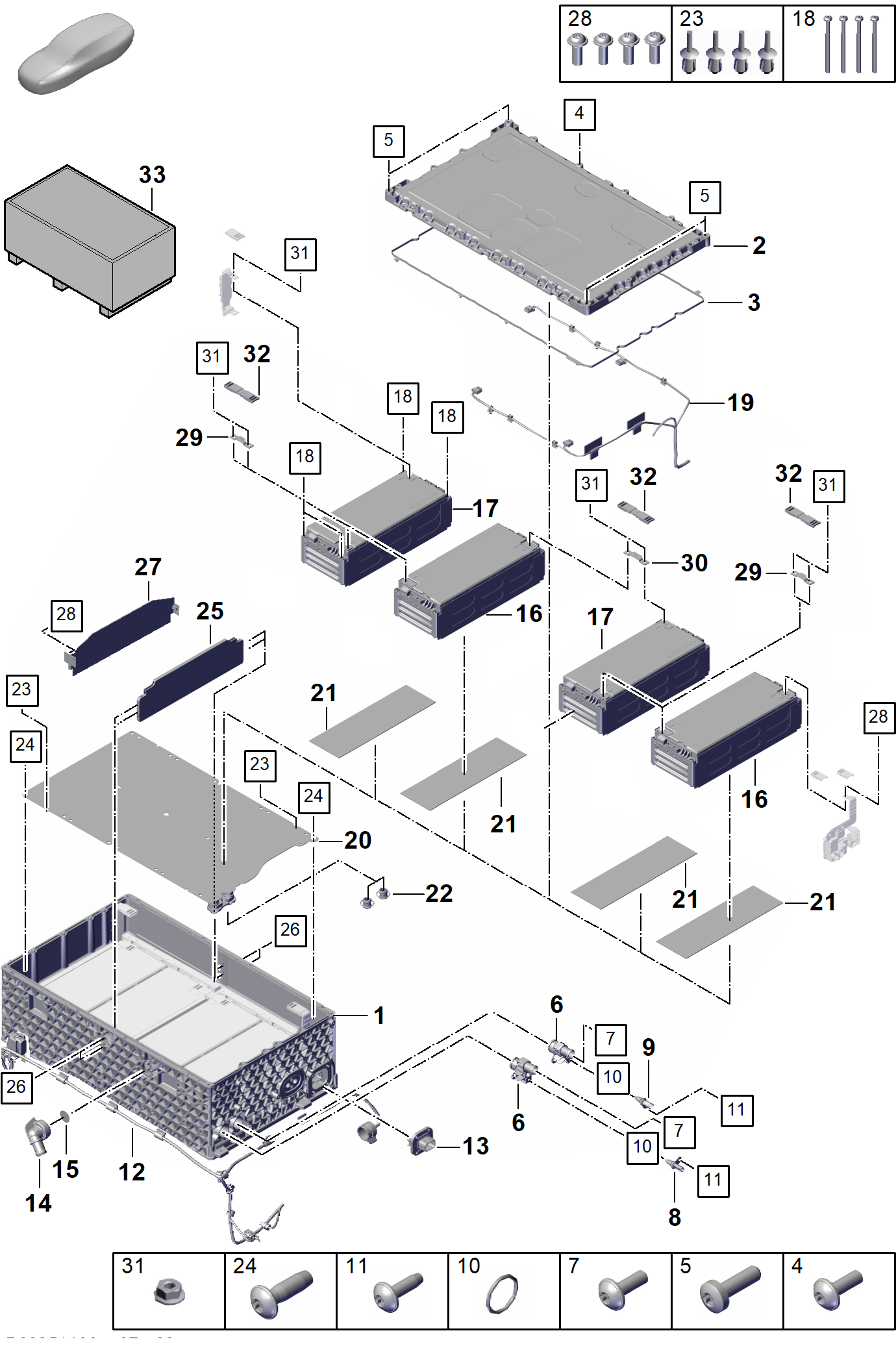

| 1 | PAB 915 734 A | PAB915734A - boitier
Batterie | | 1 | |
| 2 | PAB 915 431 A | PAB915431A - couvercle p. batterie
Est à utiliser
illustration, position : |
251-000,20-23 | 1 | |
| 3 | 9A7 915 434 00 | 9A791543400 - joint
pour
couvercle | | 1 | |
| 4 | 9A7 008 096 00 | 9A700809600 - vis Torx à tête plate,
autotaraudeuse | M6X20 | 24 | |
| 5 | N 910 211 02 | N91021102 - Vis a tete plate
a six lobes interieurs | M8X25 | 4 | |
| 6 | 9A7 915 481 00 | 9A791548100 - Ajutage de refrigerant | | 2 | |
| 7 | N 107 148 01 | N10714801 - Vis ronde bombee six pans int. | M6X18 | 2 | |
| 8 | 958 606 623 20 | 95860662320 - Capteur de temperature
utiliser en meme temps: |
WHT 002 287 B | 1
1 | |
| 9 | 9A7 606 623 20 | 9A760662320 - Capteur de temperature
utiliser en meme temps: |
WHT 002 287 B | 1
1 | |
| 10 | WHT 002 287 B | WHT002287B - Joint torique
détecteur de température | | 2 | |
| 11 | N 107 214 01 | N10721401 - vis ajust. a tole tete bombee | TP6X16 | 2 | |
| 12 | PAB 915 902 | PAB915902 - Faisceau de cables
Batterie haut voltage | ext. | 1 | |
| 13 | 9A7 998 578 00 | 9A799857800 - Jeu de petites pieces
Faisceau de cables | | 1 | |
| 14 | PAB 915 372 | PAB915372 - Support
degazage de la batterie | | 1 | |
| 15 | PAB 915 755 | PAB915755 - membrane | | 1 | |
| 16 | PAB 915 591 F | PAB915591F - Module batterie
Batterie hybride | 48AH | 2 | |
| 17 | PAB 915 591 G | PAB915591G - Module batterie
Batterie hybride | 48AH | 2 | |
| 18 | PAB 998 185 | PAB998185 - 1 jeu de vis de fixation
Module batterie | | 8 | |
| 19 | 9A7 915 902 00 | 9A791590200 - Cable de commande | sup. | 1 | |
| 20 | 9A7 915 471 00 | 9A791547100 - Unité de refroidissement pour
batterie hybride | sup. | 1 | |
| 21 | 9A7 915 474 10 | 9A791547410 - Pâte thermique p. unité refr. | sup. | 4 | |
| 22 | 9A7 915 641 00 | 9A791564100 - raccord male
Unité de refroidissement pour
batterie hybride
avec:
bague-joint
raccord male
Unité de refroidissement pour
batterie hybride
avec:
bague-joint | | 2 | |
| 23 | 9A7 998 105 00 | 9A799810500 - 1 jeu pièces de fixation pour
l'unité de refroidissement de
batterie hybride
rivet d'ecartement | | 1 | |
| 24 | 9A7 008 096 00 | 9A700809600 - vis Torx à tête plate,
autotaraudeuse | M6X20 | 5 | |
| 25 | PAB 915 629 A | PAB915629A - Renfort
Batterie hybride | milieu haut | 1 | |
| 26 | 9A7 008 251 00 | 9A700825100 - vis tete bombee aplatie | M6X20 | 4 | |
| 27 | PAB 915 629 | PAB915629 - appui
Partie sup. boitier batterie | gauche et dr. | 2 | |
| 28 | PAB 998 105 | PAB998105 - Kit batterie
1 jeu de vis de fixation | | 2 | |
| 29 | 9A7 915 161 00 | 9A791516100 - raccord
Module batterie
contenu du paquet: | court
4 pieces | 1 | |
| 30 | 9A7 915 161 10 | 9A791516110 - raccord
Module batterie | long | 1 | |
| 31 | N 015 082 16 | N01508216 - Écrou à embase hexagonale | M6 | 9 | |
| 32 | PAB 915 151 | cache
Connecteur de module | | 8 | |
| 33 | V04 015 001 ET | V04015001ET - Recipient de transport
Module batterie
Piece supprimee |
48 AH | 1 | |
| 33 | V04 015 001 BB | Recipient de transport | | 1 | |
