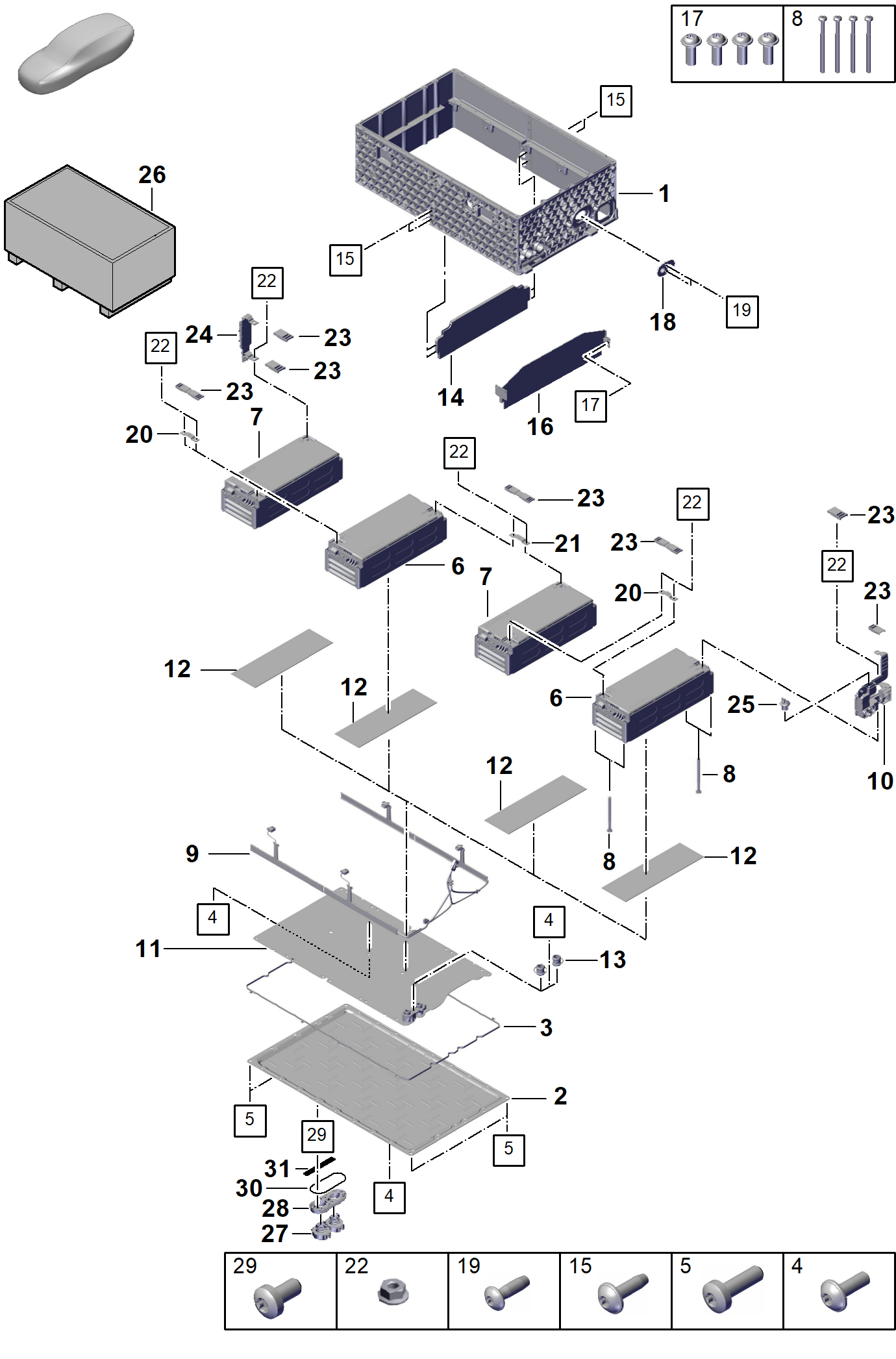

| 1 | | boitier
Batterie
cf. tabl.d'ill.: |
251-100 | | |
| 2 | PAB 915 309 | PAB915309 - socle
Batterie haut voltage | | 1 | |
| 3 | 9A7 915 434 10 | 9A791543410 - joint
socle | | 1 | |
| 4 | 9A7 008 096 00 | 9A700809600 - vis Torx à tête plate,
autotaraudeuse | M6X20 | 25 | |
| 5 | N 910 211 02 | N91021102 - Vis a tete plate
a six lobes interieurs | M8X25 | 4 | |
| 6 | PAB 915 591 F | PAB915591F - Module batterie
Batterie hybride | 48AH | 2 | |
| 7 | PAB 915 591 G | PAB915591G - Module batterie
Batterie hybride | 48AH | 2 | |
| 8 | PAB 998 185 | PAB998185 - 1 jeu de vis de fixation
Module batterie | | 8 | |
| 9 | PAB 915 902 A | PAB915902A - Faisceau de cables
Batterie haut voltage | interieur bas | 1 | |
| 10 | 9A7 915 162 00 | 9A791516200 - Connecteur
Module batterie | | 1 | |
| 11 | 9A7 915 471 10 | 9A791547110 - Unité de refroidissement pour
batterie hybride | inf. | 1 | |
| 12 | 9A7 915 474 10 | 9A791547410 - Pâte thermique p. unité refr. | inf. | 4 | |
| 13 | 9A7 915 641 00 | 9A791564100 - raccord male
Unité de refroidissement pour
batterie hybride
avec:
bague-joint
raccord male
Unité de refroidissement pour
batterie hybride
avec:
bague-joint | | 2 | |
| 14 | 9A7 915 629 10 | 9A791562910 - Renfort
Batterie hybride | milieu bas | 1 | |
| 15 | 9A7 008 251 00 | 9A700825100 - vis tete bombee aplatie | M6X20 | 4 | |
| 16 | PAB 915 629 | PAB915629 - appui
Partie sup. boitier batterie | gauche et dr. | 2 | |
| 17 | PAB 998 105 | PAB998105 - Kit batterie
1 jeu de vis de fixation | | 2 | |
| 18 | 9A7 915 151 10 | 9A791515110 - cache | ext. | 1 | |
| 19 | N 106 021 01 | N10602101 - vis Torx à tête plate
| TP4X10-Q | 2 | |
| 20 | 9A7 915 161 00 | 9A791516100 - raccord
Module batterie
contenu du paquet: | court
4 pieces | 1 | |
| 21 | 9A7 915 161 10 | 9A791516110 - raccord
Module batterie | long | 2 | |
| 22 | N 015 082 16 | N01508216 - Écrou à embase hexagonale | M6 | 9 | |
| 23 | PAB 915 151 | cache
Connecteur de module | | 8 | |
| 24 | 9A7 998 161 00 | 9A799816100 - Kit de reparation
raccord
Module batterie | | 1 | |
| 25 | 9A7 915 521 00 | 9A791552100 - Capuchon de protection | | 1 | |
| 26 | V04 015 001 ET | V04015001ET - Recipient de transport
Module batterie
Piece supprimee |
48 AH | 1 | |
| 26 | V04 015 001 BB | Recipient de transport | | 1 | |
| 27 | PAB 915 760 | PAB915760 - Soupape
Batterie haut voltage | | 1 | |
| 28 | PAB 915 310 | PAB915310 - Support de raccordement | | 1 | |
| 29 | N 106 808 01 | N10680801 - vis Torx à tête plate
| M5X10 | 1 | |
| 30 | PAB 915 437 | PAB915437 - Joint profilé | | 1 | |
| 31 | PAB 915 438 | PAB915438 - Entretoise | | 1 | |
