103-015

Chaîne de distribution

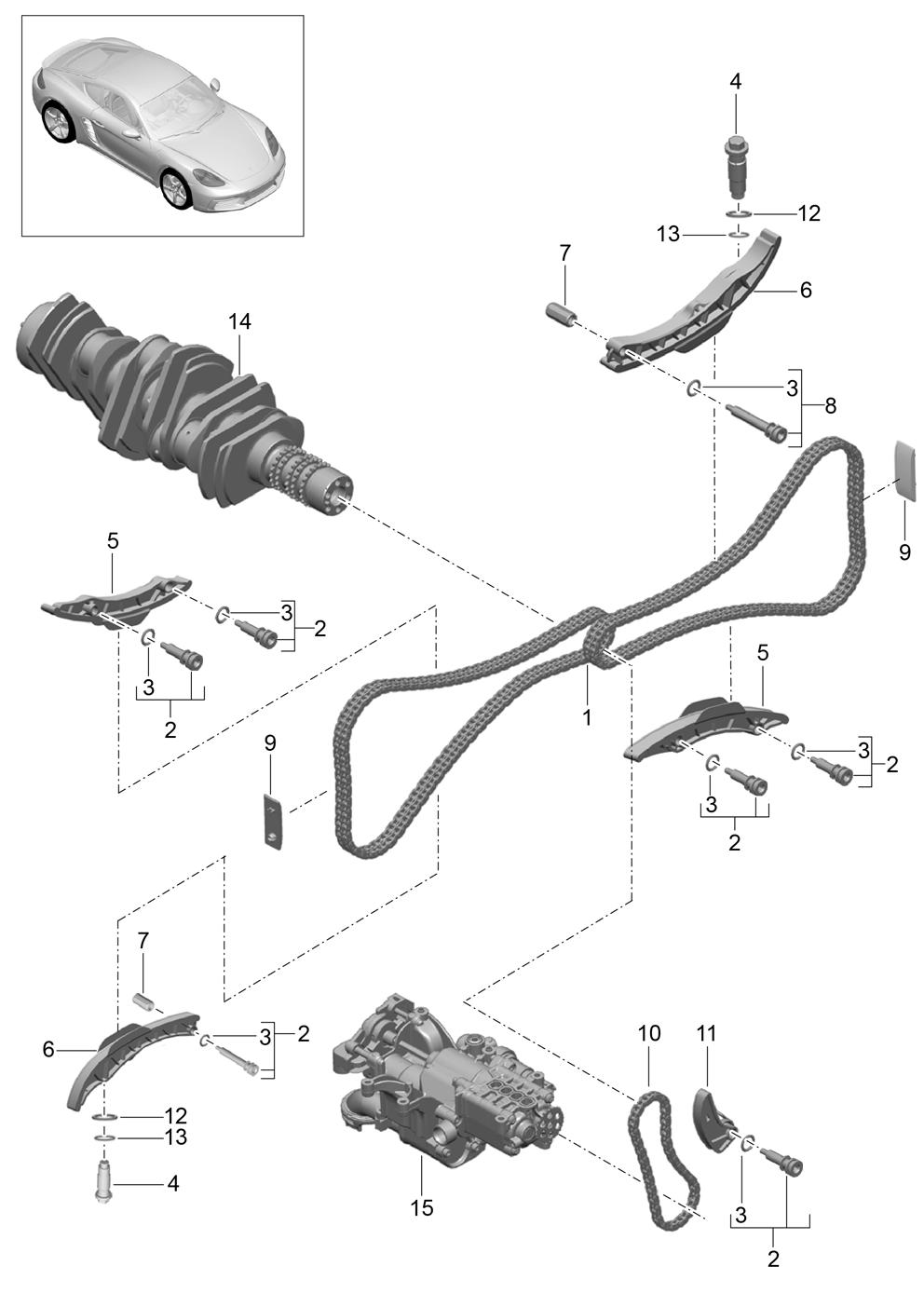

Schéma
Liste

11 12 12 13 13 14 15 1 2 2 2 2 2 2 3 3 3 3 3 3 3 4 4 5 5 6 6 7 7 8 9 9 10

Pos.	Pièce n°.	Description	Remarques	Qté
1	9A2 105 148 01	9A210514801 - Chaîne de distribution Arbre a cames Vilebrequin		2
2	9A1 105 062 01	9A110506201 - Vis cylindrique Patin tendeur piece supprimee		6
(2)	9A7 008 365 00	9A700836500 - Vis cylindrique Patin tendeur		6
3	999 707 346 40	99970734640 - Joint torique piece supprimee	15X3	2
3	PAF 008 261	PAF008261 - Joint torique	15X3	2
4	9A2 105 157 01	9A210515701 - tendeur de chaine piece supprimee		2
(4)	0PB 109 507	0PB109507 - tendeur de chaine Piece supprimee		2
4	0PB 109 507 B	0PB109507B - tendeur de chaine Inclus bague-joint Piece supprimee tendeur de chaine Inclus bague-joint Piece supprimee	N 013 827 7	2
4	0PB 109 507 D	tendeur de chaine Inclus bague-joint Piece supprimee tendeur de chaine Inclus bague-joint Piece supprimee	N 013 827 7	2
4	0PB 109 507 G	tendeur de chaine Inclus bague-joint tendeur de chaine Inclus bague-joint	N 013 827 7	2
5	9A2 105 123 01	9A210512301 - glissiere piece supprimee		2
5	PAA 109 513	PAA109513 - glissiere Piece supprimee		2
5	0PB 109 513 B	0PB109513B - glissiere		2
6	9A2 105 125 01	9A210512501 - Patin tendeur piece supprimee		2
6	0PB 109 509	0PB109509 - Patin tendeur Piece supprimee		2
6	0PB 109 509 B	0PB109509B - Patin tendeur		2
7	9A1 105 165 02	9A110516502 - manchon d'ecartement		1
8	9A1 105 063 01	9A110506301 - Vis à rondelle incorporée		1
9	9A1 105 101 03	9A110510103 - glissiere Piece supprimee		2
(9)	0PB 109 514	0PB109514 - glissiere		2
10	9A1 105 233 02	9A110523302 - Chaîne de distribution pompe a huile Vilebrequin		1
11	9A1 105 235 02	9A110523502 - Patin tendeur Piece supprimee		1
11	0PB 109 508	0PB109508 - Patin tendeur Chaîne de distribution pompe a huile Piece supprimee		1
11	0PB 109 508 B	0PB109508B - Patin tendeur Chaîne de distribution pompe a huile		1
12	900 123 011 21	90012301121 - bague-joint tendeur de chaine piece supprimee bague-joint tendeur de chaine piece supprimee	A22X27	2
(12)	N 013 827 7	N0138277 - bague-joint tendeur de chaine bague-joint tendeur de chaine	A22X27	2
13	999 701 066 40	99970106640 - Joint torique tendeur de chaine piece supprimee		2
(13)	PAF 008 646	PAF008646 - Joint torique tendeur de chaine		2
14		Vilebrequin cf. tabl.d'ill.:	102-000
15		pompe a huile cf. tabl.d'ill.:	104-000
