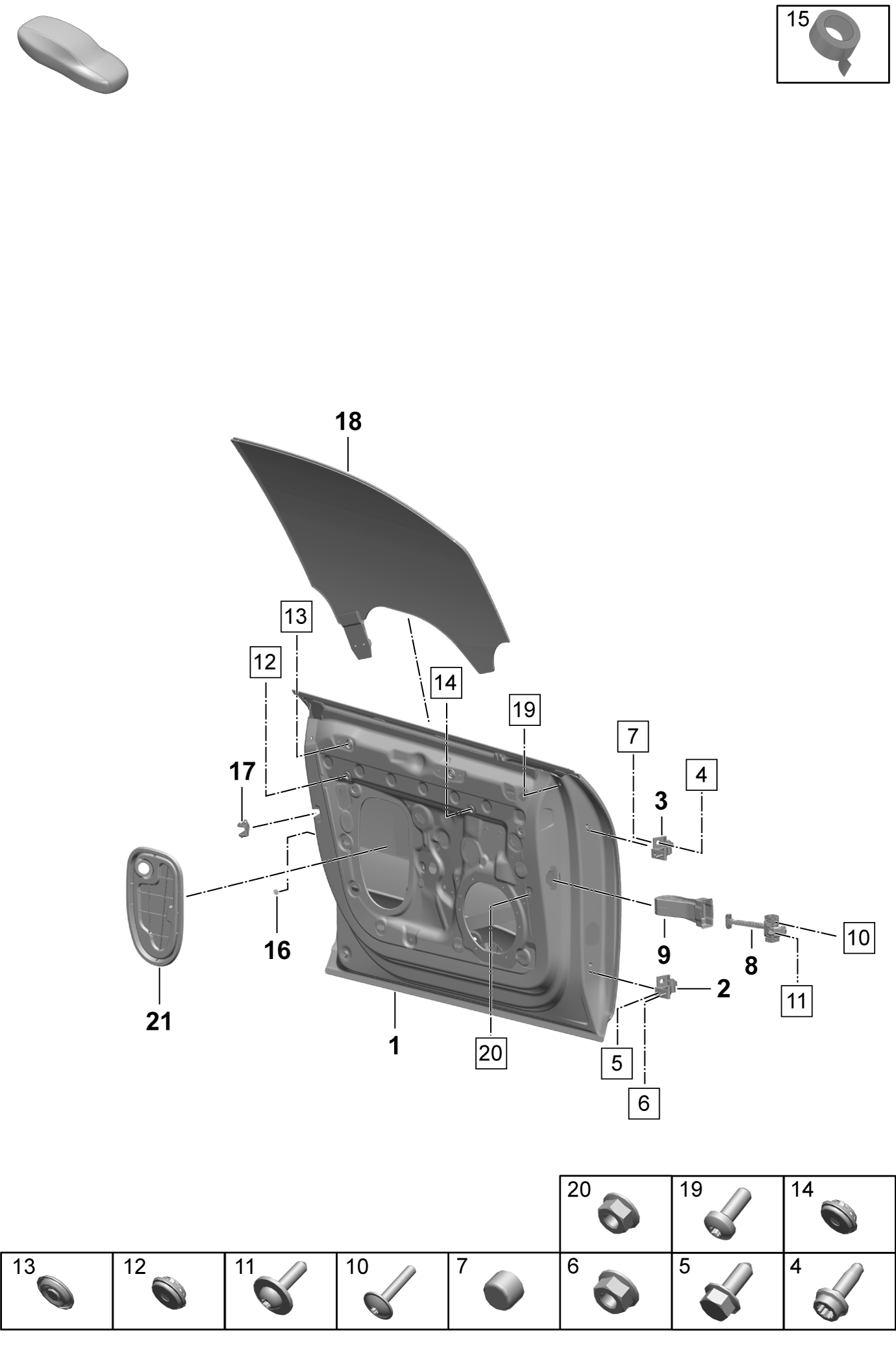

| 1 | 95C 831 051 Y | Assemblage-tôlerie porte
utiliser en meme temps:
Assemblage-tôlerie porte
utiliser en meme temps: | gauche
95C 898 633
95C 837 911
AKL 437 D40
V04 015 001 AG
95C 831 401
95C 831 401 A
PAA 912 582 | 1
1
1
2
1
1
1
2 | |
| | 01/24\- GRV | couche de fond | | | |
| (1) | 95C 831 052 Y | Assemblage-tôlerie porte
utiliser en meme temps:
Assemblage-tôlerie porte
utiliser en meme temps: | droite
95C 898 633
95C 837 912
AKL 437 D40
V04 015 001 AG
95C 831 402
95C 831 402 A
PAA 912 582 | 1
1
1
2
1
1
1
2 | |
| | 01/24\- GRV | couche de fond | | | |
| 2 | 95C 831 401 | 95C831401 - Charniere de porte
non contenu dans position : | inf. g
1 | 1 | |
| (2) | 95C 831 402 | 95C831402 - Charniere de porte
non contenu dans position : | inf. d
1 | 1 | |
| 3 | 95C 831 401 A | 95C831401A - Charniere de porte
non contenu dans position : | sup. g
1 | 1 | |
| (3) | 95C 831 402 A | 95C831402A - Charniere de porte
non contenu dans position : | sup. d
1 | 1 | |
| 4 | PAA 912 582 | PAA912582 - Vis à bride polygonale int.
Charniere de porte
Assemblage-tôlerie porte
Vis à bride polygonale int.
Charniere de porte
Assemblage-tôlerie porte | M10X32 | 1 | |
| 5 | N 912 637 01 | N91263701 - bride filetee hexagonale
Charniere de porte
Montant A | M8X25 | 2 | |
| 6 | PAF 004 869 00 | PAF00486900 - ecrou 6 pans
Charniere de porte
Montant A | M8 | 2 | |
| 7 | 958 537 947 00 | 95853794700 - Capuchon
charniere | | 1 | |
| 8 | 95C 837 249 A | 95C837249A - arret de porte | gauche et dr. | 1 | |
| 9 | 95C 837 267 | 95C837267 - cache
arret de porte | gauche et dr. | 1 | |
| 10 | WHT 003 237 | WHT003237 - vis Torx à tête plate
| M6X12 | 2 | |
| 11 | WHT 003 497 | WHT003497 - vis Torx à tête bombée
(avec rondelle incorporée) | M8X23 | 1 | |
| 12 | PAF 009 298 | PAF009298 - obturateur
Assemblage-tôlerie porte
obturateur
Assemblage-tôlerie porte | 25 | 1 | |
| 13 | 191 971 908 | 191971908 - manchon protecteur
Assemblage-tôlerie porte
manchon protecteur
Assemblage-tôlerie porte | 23 | 2 | |
| 14 | 155 971 908 | 155971908 - obturateur
Assemblage-tôlerie porte
obturateur
Assemblage-tôlerie porte | 16 | 1 | |
| 15 | AKL 437 D40 | AKL437D40 - ruban autocollant textile
Joint d'etancheite
Assemblage-tôlerie porte
ruban autocollant textile
Joint d'etancheite
Assemblage-tôlerie porte | av | 2 | |
| 16 | 958 531 111 00 | 95853111100 - Capuchon
Serrure de porte | gauche et dr. | 1 | |
| 17 | PAB 837 087 | embase
Serrure de porte | gauche et dr. | 1 | |
| 18 | | Glace de porte
cf. tabl.d'ill.:
voir position : | gauche et dr.
805-010
1 | | |
| 19 | N 909 446 04 | N90944604 - Vis ronde bombee six pans int.
pour
Vitre de porte
cf. tabl.d'ill.:
a utiliser pour la position: | M5X12
devant haut
805-010
2 | 1 | |
| 20 | PAF 015 082 | PAF015082 - Ecrou hexagonal embase
pour
Vitre de porte
cf. tabl.d'ill.:
a utiliser pour la position: | M6
sup./inf.
805-010
2 | 2 | |
| 21 | 95C 837 915 A | 95C837915A - cache
Assemblage-tôlerie porte
cache
Assemblage-tôlerie porte | gauche | 1 | |
| (21) | 95C 837 916 A | 95C837916A - cache
Assemblage-tôlerie porte
cache
Assemblage-tôlerie porte | droite | 1 | |
