801-005
Pieces de fixation
Assemblage-tôlerie-carrosserie

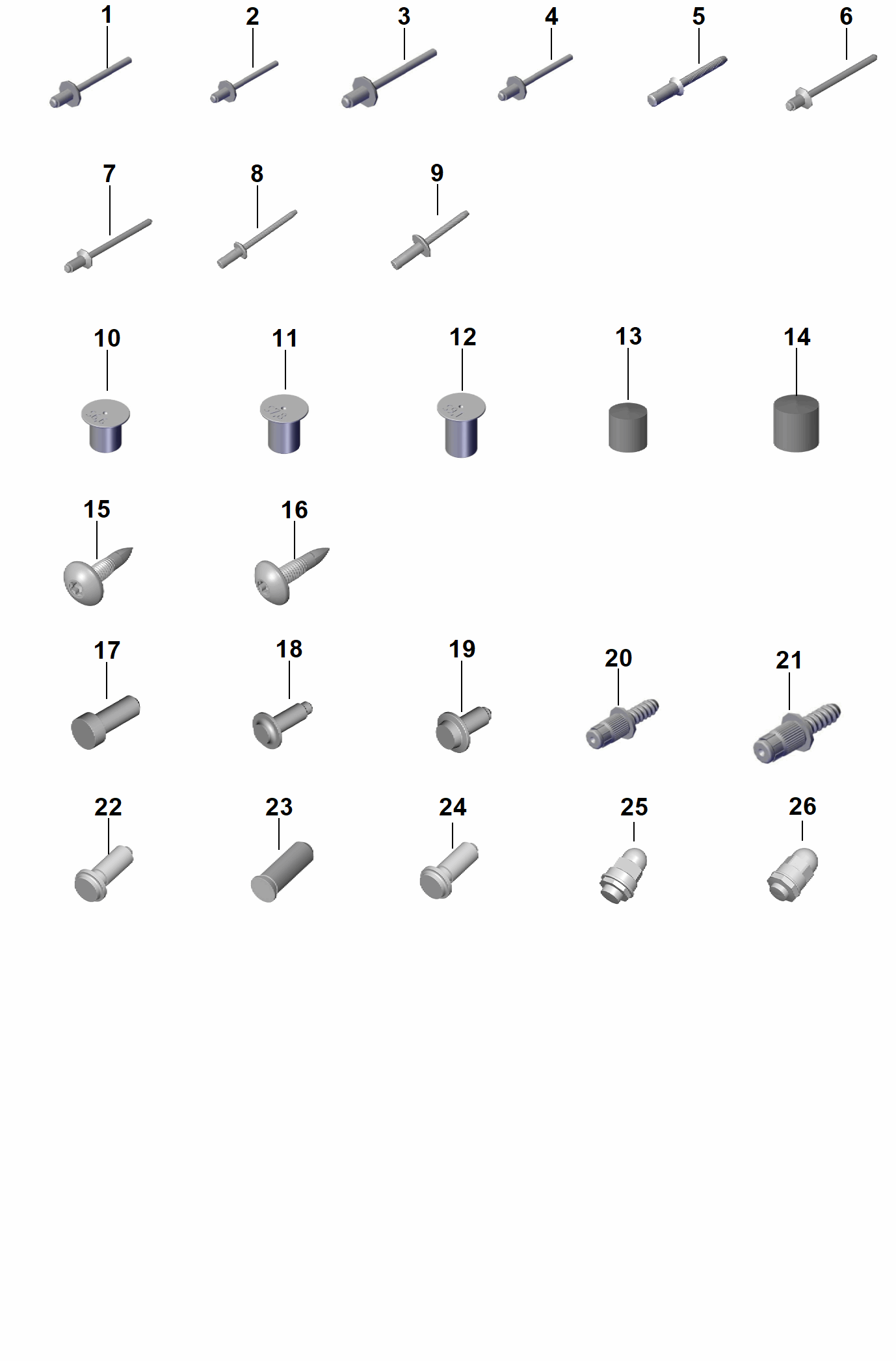

| Pos. | Pièce n°. | Description | Remarques | Qté | Modèle |
|---|
| 1 | PAF 008 769 | PAF008769 - rivet aveugle | 6,5X12,5 | X | |
| 2 | PAF 009 075 | PAF009075 - rivet aveugle | 6,5X10,5 | X | |
| 3 | PAF 009 074 | PAF009074 - rivet aveugle | 6,5X14,5 | X | |
| 4 | PAF 009 076 | PAF009076 - rivet aveugle | 6,5X11,5 | X | |
| 5 | PAF 009 461 | PAF009461 - rivet aveugle | 6,4X13,5 | X | |
| 6 | PAF 912 884 A | PAF912884A - rivet aveugle | 4X6 | X | |
| 7 | N 912 885 02 | N91288502 - rivet aveugle | 4X8 | X | |
| 8 | PAF 009 412 | PAF009412 - rivet aveugle | 4,8X9 | X | |
| 9 | PAF 009 411 | PAF009411 - rivet aveugle | 4,8X11,5 | X | |
| 10 | 9A7 008 473 00 | 9A700847300 - Rivet de fluage | S 6.6 | X | |
| 11 | 9A7 008 606 00 | 9A700860600 - Rivet de fluage | S 7.8 | X | |
| 12 | 9A7 008 607 00 | 9A700860700 - Rivet de fluage | S 9.1 | X | |
| 13 | PAF 009 418 | PAF009418 - Rivet de soudage | 6X6 | X | |
| 14 | PAF 009 416 | PAF009416 - Rivet de soudage
pour éléments carrosser. acier | 6X7 | X | |
| 15 | PAF 007 011 | PAF007011 - Vis à tête bombée
Diamètre de la tête de vis :
Torx T25 | M5X20
15 | X | |
| 16 | PAF 008 972 | PAF008972 - Vis Torx
Diamètre de la tête de vis :
Torx T30 | M6X20
14 | X | |
| 17 | 999 500 196 01 | 99950019601 - Ecrou
pour
Cable de masse
pour les éléments de
carrosserie en acier | M8 | 1 | |
| 18 | N 106 092 07 | N10609207 - Ecrou hexagonal embase
ecrou de surete
Cable de masse
pour les éléments de
carrosserie en acier | M8 | 1 | |
| 19 | 999 073 549 01 | 99907354901 - Vis à tête bombée
pour
Cable de masse
pour les éléments de
carrosserie en acier | M8X16 | 1 | |
| 20 | 999 190 342 01 | 99919034201 - Liaison a rivets aveugle
Mandrin rivet filet grossier | T5,0X12,4 | X | |
| 21 | 999 190 501 01 | 99919050101 - Liaison a rivets aveugle
Mandrin rivet filet grossier | T6,0X17,0 | X | |
| 22 | N 105 854 01 | N10585401 - Liaison a rivets aveugle
tige filetee | M6X16,5 | X | |
| 23 | PAF 908 986 | PAF908986 - Liaison a rivets aveugle
tige filetee | M6X14,7 | X | |
| 24 | PAF 906 526 02 | PAF90652602 - Goujon filete
pour éléments carrosser. acier | T5X16 | X | |
| 25 | PAF 000 868 00 | PAF00086800 - Vis a souder
pour éléments carrosser. acier | M6X14 | X | |
| 26 | PAF 000 869 00 | PAF00086900 - Vis a souder
Cable de masse
pour éléments carrosser. acier | M8X21 | X | |
