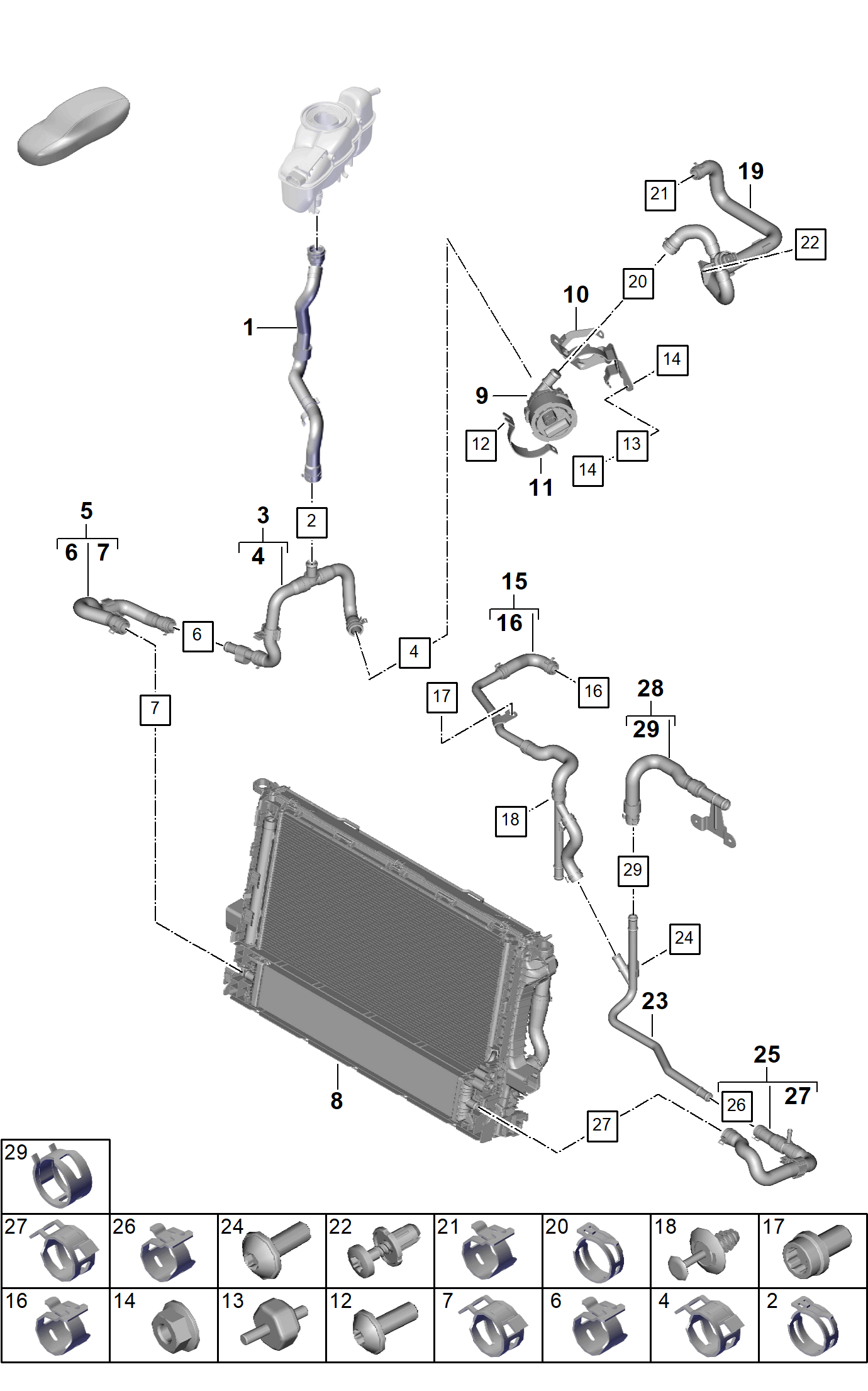

| 1 | 9A7 121 109 01 | 9A712110901 - Flexible liquide refroid. | | 1 | |
| (1) | 9A7 121 109 00 | 9A712110900 - Flexible liquide refroid. | | 1 | |
| 2 | 999 512 658 09 | 99951265809 - Collier de flexible | B27X12X1,7 | 1 | |
| 3 | 976 820 596 B | 976820596B - Flexible liquide refroid.
Piece supprimee | | 1 | |
| (3) | 976 820 596 C | Flexible liquide refroid. | | 1 | |
| 4 | PAF 912 024 | PAF912024 - collier a lame-ressort
collier a lame-ressort | D27X12 | 1 | |
| 5 | 976 820 556 A | 976820556A - Flexible liquide refroid.
Piece supprimee | | 1 | |
| (5) | 976 820 556 B | Flexible liquide refroid. | | 1 | |
| 6 | 999 512 656 09 | 99951265609 - Collier de flexible | B25X12 | 1 | |
| 7 | PAF 912 024 | PAF912024 - collier a lame-ressort
collier a lame-ressort | D27X12 | 1 | |
| 8 | | (Refroidisseur a refrigerant >
Refroidisseur refrig. addit.)
cf. tabl.d'ill.: |
105-200 | | |
| 9 | PAE 965 567 | PAE965567 - Pompe addition. a refrigerant | | 1 | |
| 10 | PAE 965 558 | PAE965558 - Support de pompe
additionnelle de liq. refroid. | | 1 | |
| 11 | PAE 965 541 | PAE965541 - Support de pompe
additionnelle de liq. refroid. | | 1 | |
| 12 | N 106 320 03 | N10632003 - Vis bombee a tete hexagonale
interieure ronde | M6X16 | 1 | |
| 13 | 7L0 819 083 | 7L0819083 - patin metal caoutchouc
butee caoutchouc | | 1 | |
| 14 | N 015 082 10 | N01508210 - Ecrou hexagonal embase | M6 | 6 | |
| 15 | PAE 121 034 | PAE121034 - Tuyau refrigerant avec
flexible refrigerant
Ne plus utiliser pièce ici | | 1 | |
| (15)) | PAE 121 034 A | Tuyau refrigerant avec
flexible refrigerant | | 1 | |
| 16 | 999 512 658 09 | 99951265809 - Collier de flexible | B27X12X1,7 | 1 | |
| 17 | N 911 361 01 | N91136101 - Vis d'assemblage cylidrique
avec tete a six pans creux | M8X14 | 1 | |
| 18 | N 911 585 01 | N91158501 - rivet d'ecartement | 6.5X12.3 | 1 | |
| 19 | | Tuyau de liquide de refroid.
avec capteur de température
voir groupe principal 8 | | | |
| 20 | 999 512 658 09 | 99951265809 - Collier de flexible | B27X12X1,7 | 1 | |
| 21 | 999 512 683 09 | 99951268309 - Collier de flexible | 23X12 | 1 | |
| 22 | 4F0 857 784 | 4F0857784 - rivet d'ecartement | | 1 | |
| 23 | | tuyau a refrigerant
voir groupe principal 8 | | | |
| 24 | N 106 320 03 | N10632003 - Vis bombee a tete hexagonale
interieure ronde | M6X16 | 1 | |
| 25 | 976 820 589 A | 976820589A - Flexible liquide refroid.
Piece supprimee | | 1 | |
| (25) | 976 820 589 B | Flexible liquide refroid. | | 1 | |
| 26 | 999 512 683 09 | 99951268309 - Collier de flexible | 23X12 | 1 | |
| 27 | PAF 912 024 | PAF912024 - collier a lame-ressort
collier a lame-ressort | D27X12 | 1 | |
| 28 | | Conduit liq. refroidissement
Flexible liq. refroidissement
pour chauffage
voir groupe principal 8 | | | |
| 29 | 999 512 683 09 | 99951268309 - Collier de flexible | 23X12 | 2 | |
