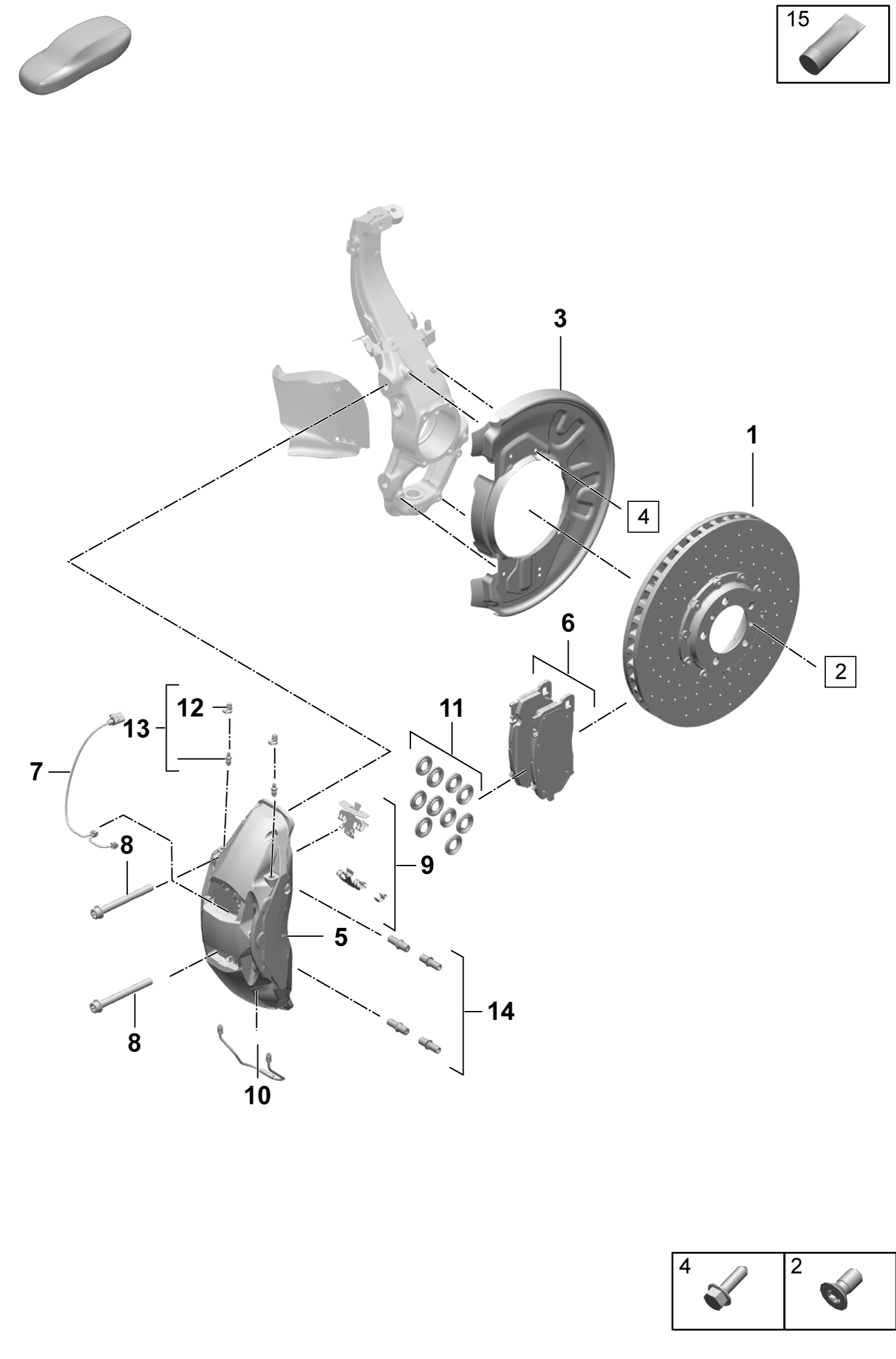

| 1 | 9J1 615 301 D | 9J1615301D - Disque de frein
train av
utiliser en meme temps: | av g
9J1 615 302 D
N 104 560 04
9J1 698 151 N
PAF 004 572
9J1 698 231
971 907 637 | 1
1
2
1
4
2
2 | |
| (1) | 9J1 615 302 D | 9J1615302D - Disque de frein
Essieu avant
utiliser en meme temps: | droite
9J1 615 301 D
N 104 560 04
9J1 698 151 N
PAF 004 572
9J1 698 231
971 907 637 | 1
1
2
1
4
2
2 | |
| 2 | N 104 560 04 | N10456004 - Vis con. ronde six pans int.,
autobloquante | M6X12 | 1 | |
| 3 | 9J1 615 311 J | 9J1615311J - Tole de recouvrement
utiliser en meme temps: | gauche
PAF 100 829 | 1
5 | |
| (3) | 9J1 615 312 J | 9J1615312J - Tole de recouvrement
utiliser en meme temps: | droite
PAF 100 829 | 1
5 | |
| 4 | PAF 100 829 | PAF100829 - vis 6 pans (avec rondelle) | M6X16 | 10 | |
| 5 | 9J1 615 123 T | 9J1615123T - etrier fixe sans garn.de frein
jaune
utiliser en meme temps: | gauche
PAF 004 572
9J1 698 231
PAE 698 137 | 1
2
1
1 | PR:1LQ |
| (5) | 9J1 615 124 T | 9J1615124T - etrier fixe sans garn.de frein
jaune
utiliser en meme temps: | droite
PAF 004 572
9J1 698 231
PAE 698 137 | 1
2
1
1 | PR:1LQ |
| (5) | 9J1 615 123 AA | 9J1615123AA - etrier fixe sans garn.de frein
noir
utiliser en meme temps: | gauche
PAF 004 572
9J1 698 231
PAE 698 137 | 1
2
1
1 | PR:1LX |
| (5) | 9J1 615 124 AA | 9J1615124AA - etrier fixe sans garn.de frein
noir
utiliser en meme temps: | droite
PAF 004 572
9J1 698 231
PAE 698 137 | 1
2
1
1 | PR:1LX |
| 6 | 9J1 698 151 N | 9J1698151N - 1 serie de plaquettes de frein
p. frein a disque
utiliser en meme temps:
utiliser selon besoin: | av
PAF 004 572
9J1 698 231
971 907 637
PAE 698 137 | 1
4
2
2
1 | |
| 7 | 971 907 637 | 971907637 - cable transmetteur d'alerte
(indicat.usure garnit.freins) | | 2 | |
| 8 | PAF 004 572 | PAF004572 - Vis d'assemblage cylidrique
avec tete a six pans creux | M14X1,5X135 | 4 | |
| 9 | 9J1 698 231 | 9J1698231 - 1 jeu de pieces de fixation p.
garnitures de freins a disque | av | 2 | |
| 10 | 958 351 327 00 | 95835132700 - Conduite de connexion | gauche | 1 | |
| (10) | 958 351 328 00 | 95835132800 - Conduite de connexion | droite | 1 | |
| 11 | 958 351 313 00 | 95835131300 - Kit de reparation
1 jeu capuchons prot.
Piece supprimee | | 2 | |
| 11 | 9J1 698 313 | Jeu de joints pour logement
d'etrier de frein | | 2 | |
| 12 | 958 351 207 00 | 95835120700 - capuchon antipoussiere | | 2 | |
| 13 | 958 351 121 00 | 95835112100 - soupape de purge
et
capuchon antipoussiere
Ne plus utiliser pièce ici | | 2 | |
| 13 | 9J1 698 121 | soupape de purge
et
capuchon antipoussiere | | 2 | |
| 14 | PAE 698 137 | PAE698137 - Kit de reparation
pivot | | 1 | |
| 15 | 000 043 305 08 | 00004330508 - pate de montage
Disque de frein
1 tube |
100 grammes | 1 | |
