801-710
Revetement
Bas de caisse
Elements carross.amovibles

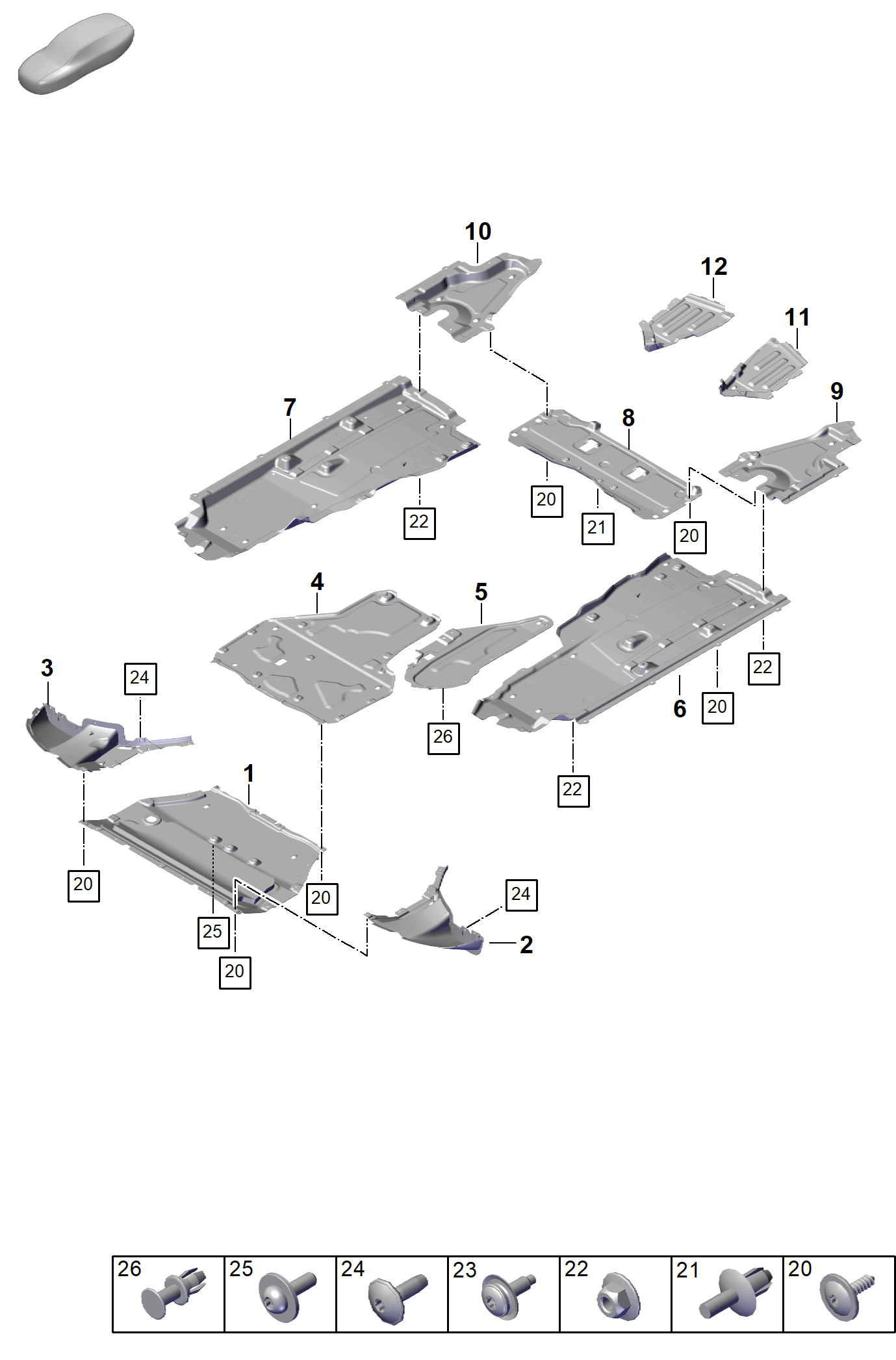

| Pos. | Pièce n°. | Description | Remarques | Qté | Modèle |
|---|
| 1 | PAB 825 235 J | PAB825235J - Protection bas de caisse
pare-chocs
Protection bas de caisse
pare-chocs | av | 1 | |
| (1) | PAB 825 235 G | PAB825235G - Protection bas de caisse
pare-chocs
Protection bas de caisse
pare-chocs | av | 1 | |
| (1) | PAB 825 235 F | PAB825235F - Protection bas de caisse
pare-chocs
Protection bas de caisse
pare-chocs | av | 1 | |
| 2 | 9Y0 825 317 G | Protection bas de caisse
guidage d'air | lat.
gauche | 1 | |
| | 03/22\- OK1 | noir mat | | | |
| 3 | 9Y0 825 318 G | Protection bas de caisse
guidage d'air | lat.
droite | 1 | |
| | 03/22\- OK1 | noir mat | | | |
| 4 | PAB 825 236 B | PAB825236B - Revetement de soubassement
train av | | 1 | |
| 5 | PAB 825 285 C | PAB825285C - Protection bas de caisse | gauche | 1 | |
| 6 | 9Y0 825 205 J | 9Y0825205J - Protection bas de caisse
Piece supprimee | central
gauche | 1 | |
| 6 | 9Y0 825 205 L | Protection bas de caisse | central
gauche | 1 | |
| 7 | 9Y0 825 206 H | 9Y0825206H - Protection bas de caisse | central
droite | 1 | |
| (7) | 9Y0 825 206 G | 9Y0825206G - Protection bas de caisse | central
droite | 1 | |
| 8 | PAB 804 033 C | Revetement de soubassement | | 1 | |
| 9 | 9Y0 825 213 A | 9Y0825213A - Protection bas de caisse | gauche
ar | 1 | |
| 10 | 9Y0 825 214 A | 9Y0825214A - Protection bas de caisse | droite
ar | 1 | |
| 11 | 9Y0 825 095 | 9Y0825095 - cache
pare-chocs
cache
pare-chocs | inf. g | 1 | |
| 12 | 9Y0 825 096 | 9Y0825096 - cache
pare-chocs
cache
pare-chocs | inf. d | 1 | |
| 20 | 9A7 007 698 00 | 9A700769800 - vis a tole
a utiliser pour la position: | ST4.8X16-C
4,6,7,8,9,
10,11,12 | X | |
| 21 | PAF 038 549 | PAF038549 - rivet d'ecartement
a utiliser pour la position: | 8X12
8,9,10 | X | |
| 22 | PAF 003 207 00 | PAF00320700 - Ecrou en plastique
a utiliser pour la position: |
6,7,8 | X | |
| 23 | PAF 825 951 00 | PAF82595100 - Vis Torx
a utiliser pour la position: |
6,7 | X | |
| 24 | N 909 747 01 | N90974701 - Vis ronde a tole six p. int.
a utiliser pour la position: | TP5X16
2,3 | X | |
| 25 | N 906 847 04 | N90684704 - Vis ronde a tete cylindrique
a six pans int. (rondelle)
Vis à rondelle incorporée
a utiliser pour la position: |
1 | X | |
| 26 | PAB 863 788 | PAB863788 - rivet d'ecartement
a utiliser pour la position: |
5 | X | |
