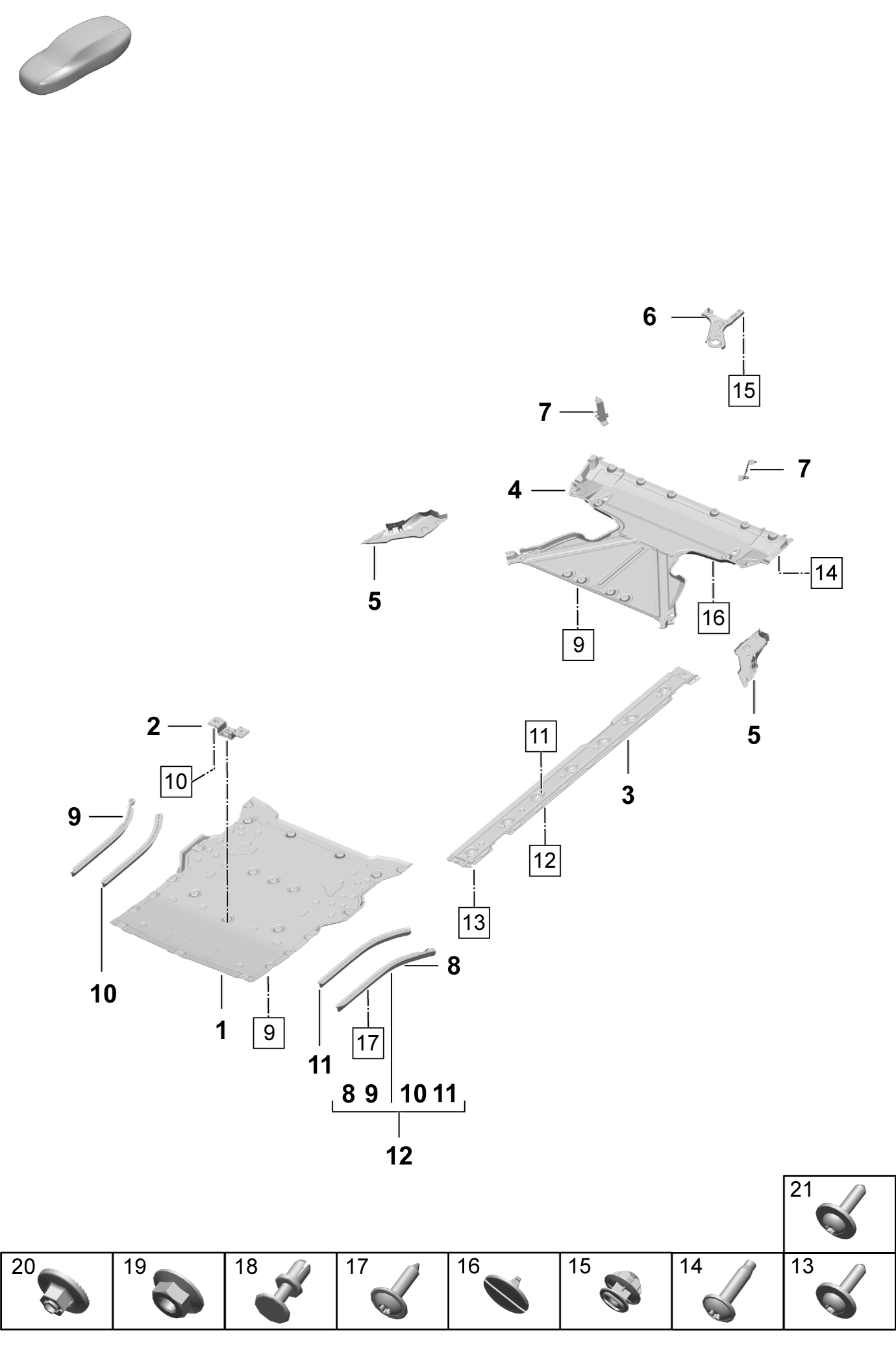

801-710
Revetement de soubassement
guidage d'air
Elements carross.amovibles
| Pos. | Pièce n°. | Description | Remarques | Qté | Modèle |
|---|
| 1 | PAD 825 311 A | PAD825311A - Revetement de soubassement
pour essieu avant
a utiliser si necessaire
Position/Positions : | av
8,9,10,11 | 1 | PR:8Y4 |
| (1) | PAD 825 311 B | PAD825311B - Revetement de soubassement
pour essieu avant
a utiliser si necessaire
Position/Positions : | av
8,9,10,11 | 1 | PR:8Y1,8Y2 |
| 2 | PAD 825 139 | PAD825139 - Support
Revetement de soubassement | av | 1 | |
| 3 | PAD 825 101 | PAD825101 - Revetement de soubassement
bas de caisse | lat. g | 1 | |
| (3) | PAD 825 102 | PAD825102 - Revetement de soubassement
bas de caisse | lat. d | 1 | |
| 4 | PAD 825 213 A | Revetement de soubassement
fond de coffre | ar | 1 | |
| 5 | 9J1 825 217 | 9J1825217 - Revetement de soubassement | latéralement
gauche | 1 | |
| (5) | 9J1 825 218 | 9J1825218 - Revetement de soubassement | latéralement
droit | 1 | |
| 6 | PAD 814 201 | appui
Faux-chassis
appui
Faux-chassis | gauche | 1 | |
| (6) | PAD 814 202 | appui
Faux-chassis
appui
Faux-chassis | droite | 1 | |
| 7 | PAD 825 163 | Supp. anti-encastrement
Supp. anti-encastrement | gauche et dr. | 2 | |
| 8 | PAD 805 639 | PAD805639 - Déflecteur d'air
ENTFALLTEIL | ext. g | 1 | |
| 9 | PAD 805 640 | PAD805640 - Déflecteur d'air | ext. d | 1 | |
| 10 | PAD 805 486 | PAD805486 - Déflecteur d'air | int. d | 1 | |
| 11 | PAD 805 487 | PAD805487 - Déflecteur d'air
Piece supprimee | int. g | 1 | |
| 12 | PAD 805 342 | PAD805342 - Déflecteur d'air
Revetement de soubassement
correspond a pos.: | gauche et dr.
int./ext.
8,9,10,11 | 1 | |
| 13 | 9A7 912 516 01 | 9A791251601 - vis a tole
a utiliser pour la position: | 4,8X18
1,4 | 27 | |
| 14 | N 107 148 01 | N10714801 - Vis ronde bombee six pans int.
a utiliser pour la position: | M6X14
2 | 2 | |
| 15 | PAD 825 233 | PAD825233 - element de fixation | | 7 | |
| 16 | 9P2 853 445 | 9P2853445 - bouchon | | 4 | |
| 17 | WHT 007 698 | WHT007698 - Vis ronde a tole six p. int.
vis tete bombee aplatie
a utiliser pour la position: | 4,8X16
3,5 | 10 | |
| 18 | N 911 585 01 | N91158501 - rivet d'ecartement
a utiliser pour la position: | 6,5X12,3
4 | 1 | |
| 19 | N 015 082 10 | N01508210 - Ecrou hexagonal embase | M6 | 1 | |
| 20 | PAF 008 768 | PAF008768 - Ecrou en plastique
a utiliser pour la position: | T6
4 | 2 | |
| 21 | N 908 401 03 | N90840103 - V.rond.bomb.six.p.int. assemb.
vis tete bombee
a utiliser pour la position: | 4X14
8,9,10,11 | 28 | |
