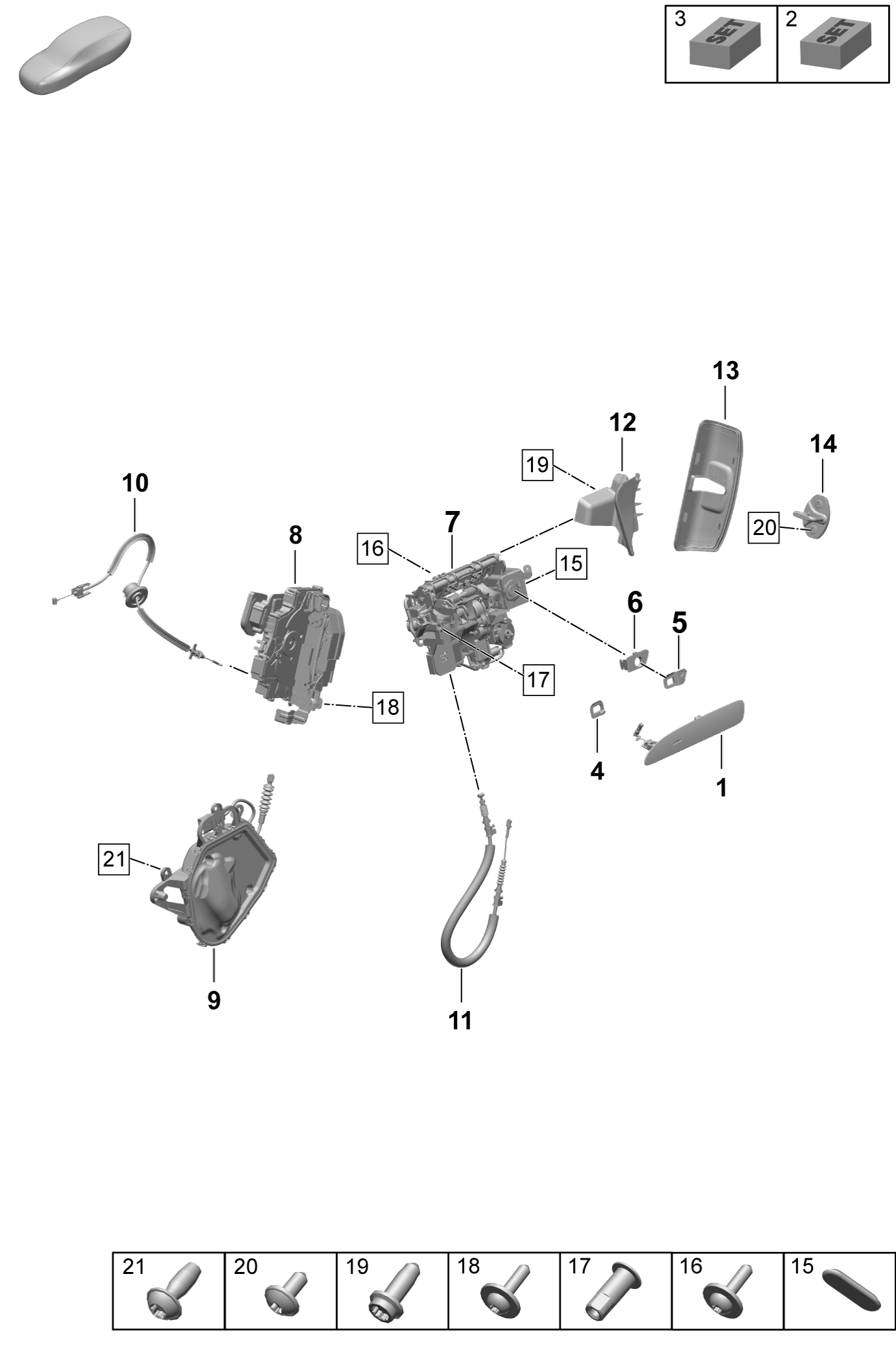

| 1 | PAD 837 205 A | poignee de porte ext.
utiliser en meme temps: | gauche
9J1 898 039 | 1
1 | |
| | 11/23\- G2X | couche de fond | | | |
| (1) | PAD 837 206 A | poignee de porte ext.
utiliser en meme temps: | droite
9J1 898 040 | 1
1 | |
| | 11/23\- G2X | couche de fond | | | |
| 2 | 9J1 898 039 | 9J1898039 - Kit de reparation
poignee de porte ext.
Petites pieces
contenu :
joint
element de fixation
Vis Torx | gauche
av et ar
M4X10 | 1
1
2
2 | |
| 3 | 9J1 898 040 | 9J1898040 - Kit de reparation
poignee de porte ext.
Petites pieces
contenu :
joint
element de fixation
Vis Torx | droite
av et ar
M4X10 | 1
1
2
2 | |
| 4 | 9J1 837 277 | 9J1837277 - embase
poignee de porte ext. | av g | 1 | |
| (4) | 9J1 837 278 | 9J1837278 - embase
poignee de porte ext. | av d | 1 | |
| 5 | 9J1 837 799 | 9J1837799 - Support
embase
poignee de porte ext. | ar g | 1 | |
| (5) | 9J1 837 800 | 9J1837800 - Support
embase
poignee de porte ext. | ar d | 1 | |
| 6 | 9J1 837 973 | 9J1837973 - cache de serrure de porte
(cote conducteur) | gauche | 1 | |
| (6) | 9J1 837 974 | 9J1837974 - cache de serrure de porte
(cote conducteur) | droite | 1 | |
| (6) | 9J1 839 159 | 9J1839159 - cache
(cote passager) | gauche | 1 | |
| (6) | 9J1 839 160 | 9J1839160 - cache
(cote passager) | droite | 1 | |
| 7 | 9J1 800 375 BY | 9J1800375BY - etrier-palier
avec no.d.serrure prescrit
(cote conducteur)
Pour commander, indiquer
numero d'identif. du vehicule.
etrier-palier
avec no.d.serrure prescrit
(cote conducteur)
Pour commander, indiquer
numero d'identif. du vehicule. | gauche | 1 | |
| (7) | 9J1 800 375 CY | 9J1800375CY - etrier-palier
avec no.d.serrure prescrit
(cote conducteur)
Pour commander, indiquer
numero d'identif. du vehicule.
etrier-palier
avec no.d.serrure prescrit
(cote conducteur)
Pour commander, indiquer
numero d'identif. du vehicule. | droite | 1 | |
| (7) | 9J1 837 885 A | 9J1837885A - etrier-palier
(cote passager)
etrier-palier
(cote passager) | gauche | 1 | |
| (7) | 9J1 837 886 | 9J1837886 - etrier-palier
(cote passager)
etrier-palier
(cote passager) | droite | 1 | |
| 8 | PAB 837 015 | PAB837015 - Serrure de porte
(porte cote conducteur) | gauche | 1 | |
| (8) | PAB 837 015 B | PAB837015B - Serrure de porte
(porte cote passager) | gauche | 1 | |
| (8) | PAD 837 015 | Serrure de porte
(porte cote conducteur) | gauche | 1 | |
| (8) | PAD 837 015 B | Serrure de porte
(porte cote passager) | gauche | 1 | |
| (8) | PAB 837 015 A | PAB837015A - Serrure de porte
(porte cote conducteur) | gauche | 1 | |
| (8) | PAB 837 015 C | PAB837015C - Serrure de porte
(porte cote passager) | gauche | 1 | |
| (8) | PAD 837 015 A | Serrure de porte
(porte cote conducteur) | gauche | 1 | |
| (8) | PAD 837 015 C | Serrure de porte
(porte cote passager) | gauche | 1 | |
| (8) | PAB 837 016 | PAB837016 - Serrure de porte
(porte cote passager) | droite | 1 | |
| (8) | PAB 837 016 B | PAB837016B - Serrure de porte
(porte cote conducteur) | droite | 1 | |
| (8) | PAD 837 016 | Serrure de porte
(porte cote passager) | droite | 1 | |
| (8) | PAD 837 016 B | Serrure de porte
(porte cote conducteur) | droite | 1 | |
| (8) | PAB 837 016 A | PAB837016A - Serrure de porte
(porte cote passager) | droite | 1 | |
| (8) | PAB 837 016 C | PAB837016C - Serrure de porte
(porte cote conducteur) | droite | 1 | |
| (8) | PAD 837 016 A | Serrure de porte
(porte cote passager) | droite | 1 | |
| (8) | PAD 837 016 C | Serrure de porte
(porte cote conducteur) | droite | 1 | |
| 9 | PAD 837 003 | Moteur d'aide à la fermeture | gauche | 1 | |
| (9) | PAD 837 004 | Moteur d'aide à la fermeture | droite | 1 | |
| 10 | 9J1 837 085 | 9J1837085 - cable bowden
pour
portes
commande int. | av | 1 | |
| 11 | 9J1 837 017 | 9J1837017 - cable bowden
pour
etrier-palier
Serrure de porte
contenu dans position:
cable bowden
pour
etrier-palier
Serrure de porte
contenu dans position: | av
8 | 1 | |
| 12 | 9J1 837 349 | 9J1837349 - cache
Serrure de porte
(cote conducteur) | int. g | 1 | |
| (12) | 9J1 837 350 | 9J1837350 - cache
Serrure de porte
(cote conducteur) | int. d | 1 | |
| 13 | 9J1 837 903 | 9J1837903 - cache de serrure de porte
Porte | ext. g | 1 | |
| (13) | 9J1 837 904 | 9J1837904 - cache de serrure de porte
Porte | ext. d | 1 | |
| 14 | 9A7 837 033 00 | 9A783703300 - etrier de fermeture
montant b | gauche et dr. | 1 | |
| 15 | PAF 907 193 | PAF907193 - bouchon
Porte | 9X34
gauche et dr. | 1 | |
| 16 | PAF 003 393 | PAF003393 - vis Torx à tête bombée
(avec rondelle incorporée)
a utiliser pour la position:
(porte cote conducteur) | M4X26
7 | 1 | |
| 17 | 992 837 360 | 992837360 - element de fixation
etrier-palier
element de fixation
etrier-palier | M5 | 2 | |
| 18 | WHT 003 688 | WHT003688 - vis tete bombee(avec rondelle)
Serrure de porte
a utiliser pour la position: | M8X16
8 | 2 | |
| 19 | PAF 107 012 | PAF107012 - V.rond.bomb.six.p.int. assemb.
a utiliser pour la position: | 4X16-R
12 | 2 | |
| 20 | N 910 174 02 | N91017402 - vis tete fraisee avec
multipan creux
a utiliser pour la position: | M8X22
14 | 2 | |
| 21 | N 908 170 03 | N90817003 - Vis ronde a tole six p. int.
vis tete bombee
a utiliser pour la position: | TP6X17
9 | 1 | |
