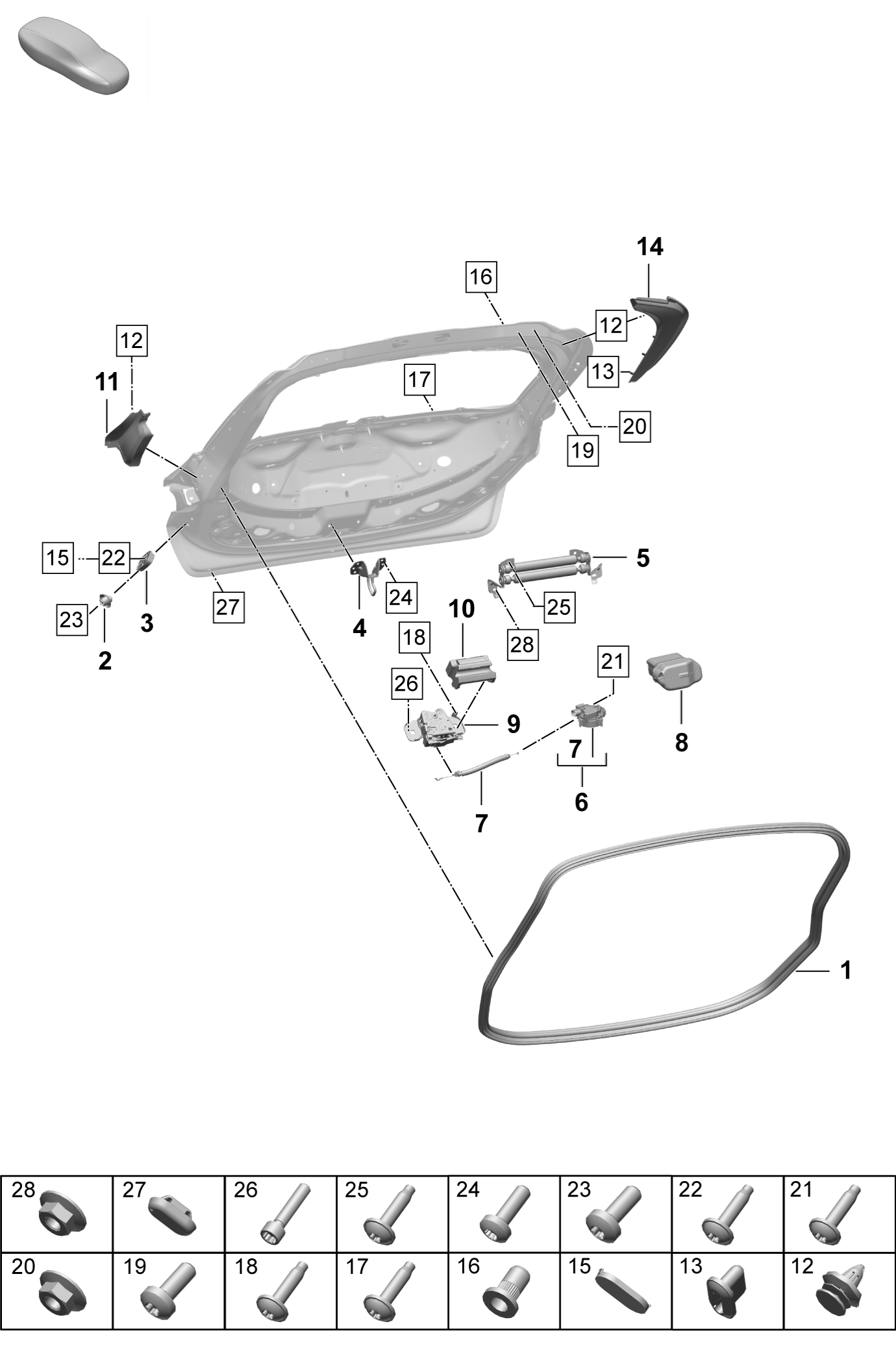

803-125
Coffre arriere
Elements carross.amovibles
| Pos. | Pièce n°. | Description | Remarques | Qté | Modèle |
|---|
| 1 | 9J0 827 705 Y | joint
pour
Coffre arriere | | 1 | PR:K8D,K8X |
| 2 | 9J1 827 683 A | 9J1827683A - Clavette de guidage
Carrosserie | gauche | 1 | |
| (2) | 9J1 827 684 A | 9J1827684A - Clavette de guidage
Carrosserie | droite | 1 | |
| 3 | 9J1 827 679 A | 9J1827679A - Clavette de guidage
Coffre arriere
avec pièces de fixation | | 2 | |
| 4 | 9J0 827 517 | 9J0827517 - etrier de fermeture
Coffre arriere | | 1 | |
| 5 | 9J0 827 407 A | 9J0827407A - support
Masse antivibratoire | | 1 | |
| 6 | 9J0 827 888 | 9J0827888 - Moteur d'aide a la fermeture
capot de coffre
avec:
cable bowden | | 1 | PR:K8D,K8X |
| 7 | 9J0 827 535 | 9J0827535 - cable bowden
Moteur d'aide à la fermeture | | 1 | |
| 8 | 9J0 827 227 | 9J0827227 - Capuchon de protection
pour
Moteur d'aide à la fermeture | | 1 | PR:K8D,K8X |
| 9 | 9J0 827 447 B | 9J0827447B - serrure
Coffre arriere | | 1 | PR:K8D,K8X |
| 10 | 9J0 827 379 | 9J0827379 - insonorisant
serrure | | 1 | PR:K8D,K8X |
| 11 | 9J0 945 425 A | 9J0945425A - cache | gauche | 1 | PR:K8D,K8X |
| (11) | 9J0 945 426 A | 9J0945426A - cache | droite | 1 | PR:K8D,K8X |
| 12 | PAF 003 736 | PAF003736 - clip | | 4 | |
| 13 | PAF 010 113 | PAF010113 - obturateur | 6,0X13,7 | X | |
| 14 | 9J0 827 459 A | 9J0827459A - Cache | gauche | 1 | PR:K8D,K8X |
| (14) | 9J0 827 460 A | 9J0827460A - Cache | droite | 1 | PR:K8D,K8X |
| 15 | 9J1 827 519 | 9J1827519 - cache
Clavette de guidage | | 4 | |
| 16 | PAF 909 350 | PAF909350 - ecrou encastre | M6X0,75-3,5 | 2 | |
| 19 | N 910 968 01 | N91096801 - vis Torx à tête plate
| M6X20 | 4 | |
| 20 | PAF 107 728 | PAF107728 - ecrou 6 pans avec rondelle | M8 | 2 | |
| 21 | PAF 106 320 | PAF106320 - V.rond.bomb.six.p.int. assemb. | M6X16 | 10 | |
| 22 | N 106 610 02 | N10661002 - V.rond.bomb.six.p.int. assemb. | M6X20 | 4 | |
| 23 | N 910 717 02 | N91071702 - vis Torx à tête plate
| M6X25 | 2 | |
| 24 | PAF 912 032 A | PAF912032A - vis tete bombee a multipan
creux | M8X22 | 2 | |
| 25 | PAF 107 511 | PAF107511 - Vis ronde bombee six pans int. | M6X20 | 2 | |
| 26 | N 911 280 01 | N91128001 - Vis a tete cylindrique avec
empr. polygonale | M8X25 | 2 | |
| 27 | 8P4 827 951 A | 8P4827951A - obturateur
Coffre arriere | | 3 | |
| 28 | N 911 733 01 | N91173301 - ecrou 6 pans avec rondelle | M6 | 2 | |
